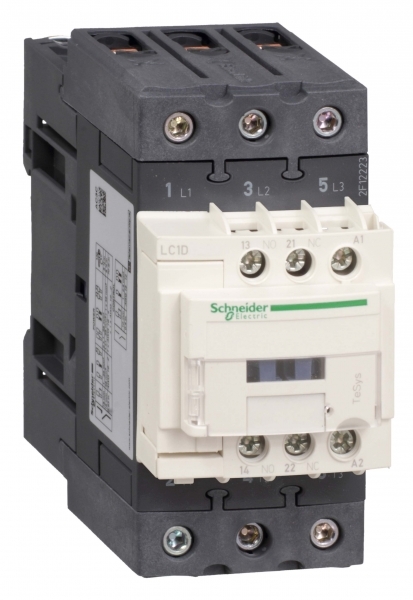

Контактор Schneider Electric LC1D50AL7 (50А 3P, катушка 380В AC 50/60ГЦ)
Контактор Schneider Electric LC1D50AL7 (50А 3P, катушка 380В AC 50/60ГЦ)
Цена по запросу
0
руб.
(0/0)
Категория: TeSys D - Контакторы < 150A
Артикул: LC1D50AL7
Наличие:
Нет в наличии
Бренд:
Schneider Electric
Тип продукта:
контактор
Способы оплаты
Schneider Electric TeSys D LC1D50AL7 – мощный трехполюсный аппарат на номинальный ток 50 А (AC-3) для коммутации силовых цепей переменного тока. Предназначен для пуска, остановки и длительной работы асинхронных двигателей до 25 кВт, управления нагревательными элементами, осветительными нагрузками в системах автоматизации, насосных станциях, вентиляции и распределительных шкафах.
Почему стоит выбрать LC1D50AL7? Модель серии TeSys D – высоконадежный контактор с катушкой на 380 В AC (50/60 Гц) и встроенным варистором для защиты от перенапряжений. Обеспечивает стабильную работу при нестабильном питании. Высокая механическая износостойкость и продуманная конструкция делают его идеальным выбором для интенсивных режимов работы.
Технические характеристики Номинальный ток (AC-3): 50 А Мощность двигателя (400 В): 25 кВт Мощность двигателя (230 В): 15 кВт Напряжение катушки: 380 В AC, 50/60 Гц Главные контакты: 3НО Вспомогательные контакты: 1НО+1НЗ Степень защиты: IP20 Рабочая температура: –40…+60 °C Механическая износостойкость: до 10 млн циклов Монтаж: DIN-рейка 35 мм или винтовое крепление Габариты (Ш×В×Г): 55 × 97 × 105 мм Вес нетто: 0.62 кг
Ключевые особенности • 3-полюсное исполнение с контактами 3НО. • Встроенные вспомогательные контакты 1НО+1НЗ. • Высокий коммутационный ресурс – до 10 млн циклов. • Универсальный монтаж – DIN-рейка или винтовое крепление. • Совместимость с аксессуарами TeSys D.
Для каких задач идеально подходит LC1D50AL7? • Пуск и управление двигателями до 25 кВт (компрессоры, дробилки, смесители) • Насосные станции и вентиляционные системы • Конвейерные линии и рольганги • Управление нагревательными элементами и освещением • Распределительные щиты и шкафы автоматики
Преимущества для вашего бизнеса ✅ Надежность – до 10 млн циклов, компоненты Schneider Electric. ✅ Безопасность – встроенный варистор. ✅ Компактность – экономия места в шкафу. ✅ Простота монтажа – универсальный крепеж. ✅ Сертификаты – IEC 60947-4-1, UL, CSA, CCC, ГОСТ.
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
TeSys D - Контакторы < 150A
Тип продукта:
контактор
Ширина (без упаковки):
55 мм
Глубина (без упаковки):
120 мм
Наименование продукта:
TeSys D
Описание полюсов:
3P
Напряжение цепи управления:
200 V Переменный ток 50/60 Гц
Конфигурация главных контактов:
3 Н.О.
Вспомогательные контакты:
1 Н.О. + 1 Н.З.
Дополнительные характеристики
[ie] номинальный рабочий ток:
50 А 60 °C) в
[ui] номинальное напряжение изоляции:
силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный цепь сигнализации: 690 В в соответствии с МЭК 60947-1 цепь сигнализации: 600 В CSA сертифицированный цепь сигнализации: 600 В UL сертифицированный силовая цепь: 690 В в соответствии с IEC 60947-4-1
Соединения – клеммы:
цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²Гибкий с кабельным наконечником цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий с кабельным наконечником цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²Гибкий без наконечника силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²Гибкий без наконечника силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²Гибкий с кабельным наконечником силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²Гибкий с кабельным наконечником силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²жесткий кабель без наконечника силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²жесткий кабель без наконечника
Механическая износостойкость:
6 млн. циклов
Электрическая износостойкость:
1.45 млн. циклов 50 А AC-3 при Ue
[up] номинальное импульсное выдерживаемое напряжение:
6 кВ в соответствии с МЭК 60947
Потребляемая мощность при срабатывании:
140-140 В·А 60 Гц 0.75 20 °C) 160-160 В·А 50 Гц 0.75 20 °C)
[icw] номинальный кратковременно допустимый ток:
400 А в
Условия эксплуатации
Огнестойкость:
V1 в соответствии с UL 94 850 °C в соответствии с МЭК 60695-2-1
Рабочая температура окружающей среды:
-40-60 °C 60-70 °C с ухудшением рабочих характеристик
Категория перенапряжения:
III
Теплоотдача:
4-5 Вт в 50/60 Гц
Свойство (ETIM FEATURE)
Код свойства
Значение свойства (ETIM VALUE)
Код значения
Серия
TeSys
-
Модульное исполнение
EF001126
Да
-
Стандарты
CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
-
Категория применения
AC-1 AC-4 AC-3
-
Номин. напряжение питания цепи управления Us AC 50 Гц
EF003978
200...200 В
-
Номин. напряжение питания цепи управления Us AC 60 Гц
EF003979
200...200 В
-
Тип напряжения управления
EF008242
AC (перемен.)
EV000460
Тип подключения силовой электрич. цепи
EF006819
Винтовое соединение
EV000415
