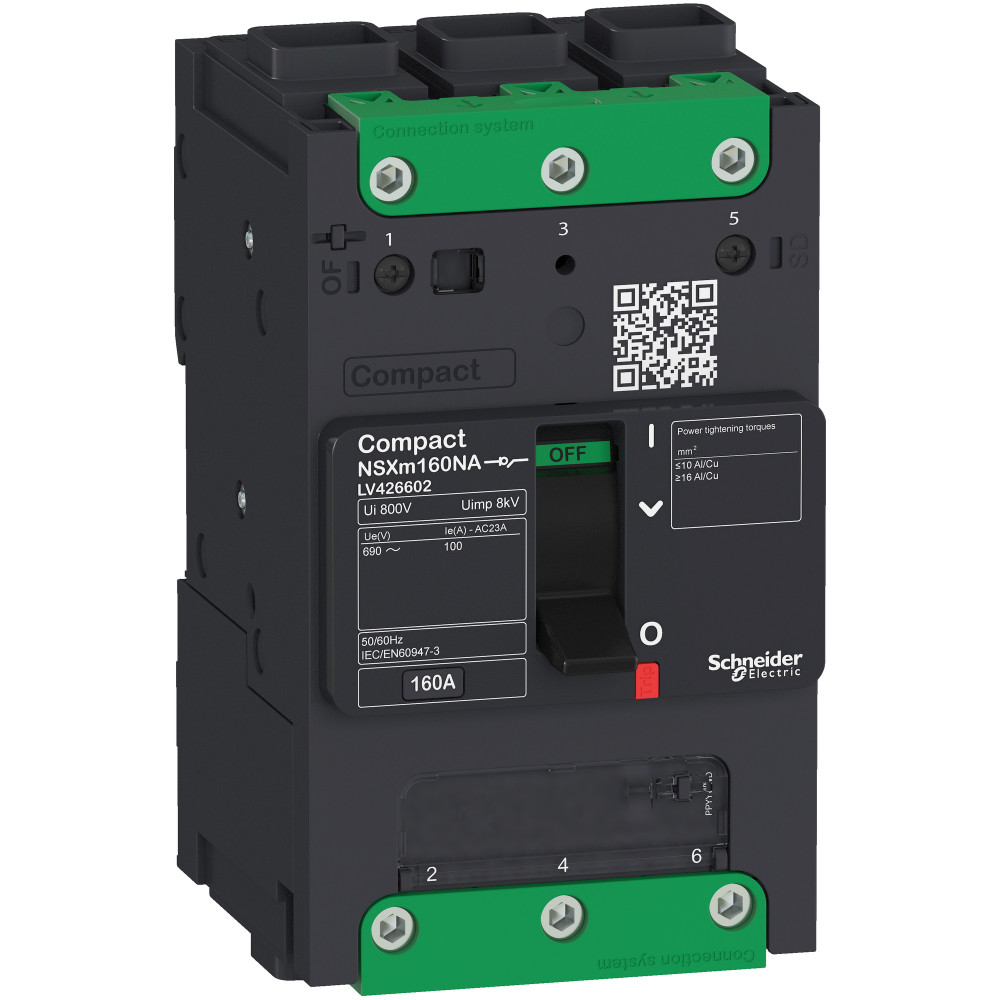

Выключатель-разъединитель ComPact NSXm NA Schneider Electric, 3-полюсный; номинальный ток 160 А; ШхВхГ – 81x137x80 мм; исполнение – стационарный; монтаж - на DIN-рейке или плате.
Аппараты ComPact NSXm NA предназначены для включения/отключения нагрузок при номинальном токе, а также при небольших перегрузках.
Клеммы EverLink и небольшие габариты выключателей сокращают время на монтаж и экономят пространство в щитах.
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
Аппараты в литом корпусе
Тип продукта:
Выключатель-разъединитель
Ширина (без упаковки):
81 мм
Количество в одном комплекте:
комплект из 1 шт.
Глубина (без упаковки):
80 мм
Наименование продукта:
Compact NSXm
Описание полюсов:
3P
[in] номинальный ток:
160 А
Область применения:
распределение
Тип сети:
Переменный ток
Соответствие требованиям по изоляции :
да в соответствии с IEC 60947-2
Дополнительные характеристики
Шаг 9 мм:
9
Межполюсный шаг:
27 мм 35 мм с расширителями полюсов
[ie] номинальный рабочий ток:
100 А - категория использования AC-23 Переменный ток 50/60 Гц 160 А - категория использования AC-22 Переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции:
800 В в соответствии с IEC 60947-2
[ue] номинальное рабочее напряжение:
690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Соединения – клеммы:
1 клемма Everlink 2.5-95 мм², жесткий или гибкий медь 1 клемма Everlink 2.5-70 мм², гибкий медь
Длина зачистки проводов:
20 мм
Тип управления:
рычаг управления
Частота сети:
50/60 Гц
Механическая износостойкость:
20000 циклы в соответствии с МЭК 947-1 Приложение K ред. 5.2 In
Электрическая износостойкость:
10000 циклы в соответствии с МЭК 947-1 Приложение F ред. 5.2 для In в 440 В
[up] номинальное импульсное выдерживаемое на:
8 кВ в соответствии с IEC 60947-2
Индикатор положения контакта:
да
[icw] кратковременно выдерживаемый ток:
1.5 кА в течение 3 с в соответствии с МЭК 60947-3
[icm] включающая способность:
2.13 кА
Способ крепления:
Защелкивающийся (35 мм симметричная DIN-рейка) Винтами (монтаж на панель)
Условия эксплуатации
Рабочая температура окружающей среды:
-25-70 °C
Этикетки качества:
CE
Степень ударостойкости ik:
IK07 в соответствии с IEC 62262
Сертификация:
CCC EAC морское исполнение
Свойство (ETIM FEATURE)
Код свойства
Значение свойства (ETIM VALUE)
Код значения
Серия
Compact NSXm
-
Стандарты
EN/IEC 60947
-
Номин. продолжительный ток Iu
EF001389
160 А
-
Количество полюсов
EF001391
3
-
Категория применения
категория А
-
Номин. раб. напряжение
EF001435
690...690 В
-
Степень защиты (IP), передняя сторона
EF003118
IP40
EV006415
Количество выключателей/переключателей
EF005586
1
-
С блокировкой/запираемый (-ая)
EF006281
Да
-
Моторный привод встроенный
EF006697
Да
-
Тип подключения силовой электрич. цепи
EF006819
Винтовое соединение
EV000415
Пригоден в качестве устройства аварийной остановки
EF006959
Да
-
Тип элемента управления
EF006976
Ручка-переключатель
EV000421
Пригоден в качестве главного выключателя
EF006981
Нет
-
Пригоден в качестве предохранительного выключателя
EF006985
Да
-
Пригоден в качестве сервисного выключателя
EF006986
Нет
-
Номин. кратковременно выдерживаемый ток Icw
EF007050
1.5 кА
-
Цвет управляющего элемента
EF007167
Черный
EV000206
Подходит для напольного монтажа
EF007243
Нет
-
Подходит для фронтал. монтажа через 4 отверстия
EF007247
Нет
-
Подходит для фронтал. монтажа в центре
EF007248
Да
-
Подходит для установки в распределит. щит
EF007262
Нет
-
Подходит для промежуточного монтажа
EF007264
Нет
-
Макс. допустимое раб. напряжение Ue AC
EF007355
690 В
-
Моторный привод опционально
EF007386
Да
-
Напряжение дополнит. расцепителя
EF007491
Нет
-
Конструкция прибора
EF008240
Встраив. устройство фиксированной установки (стационарный)
EV009211
Реверсивный переключатель
EF009408
Да
-
