Категория: Оборуд. для распредел. электроэнергии ШЭ
Артикул: LV429629
Наличие:
Нет в наличии
Бренд:
Schneider Electric
Тип продукта:
выключатель-разъединитель
Способы оплаты

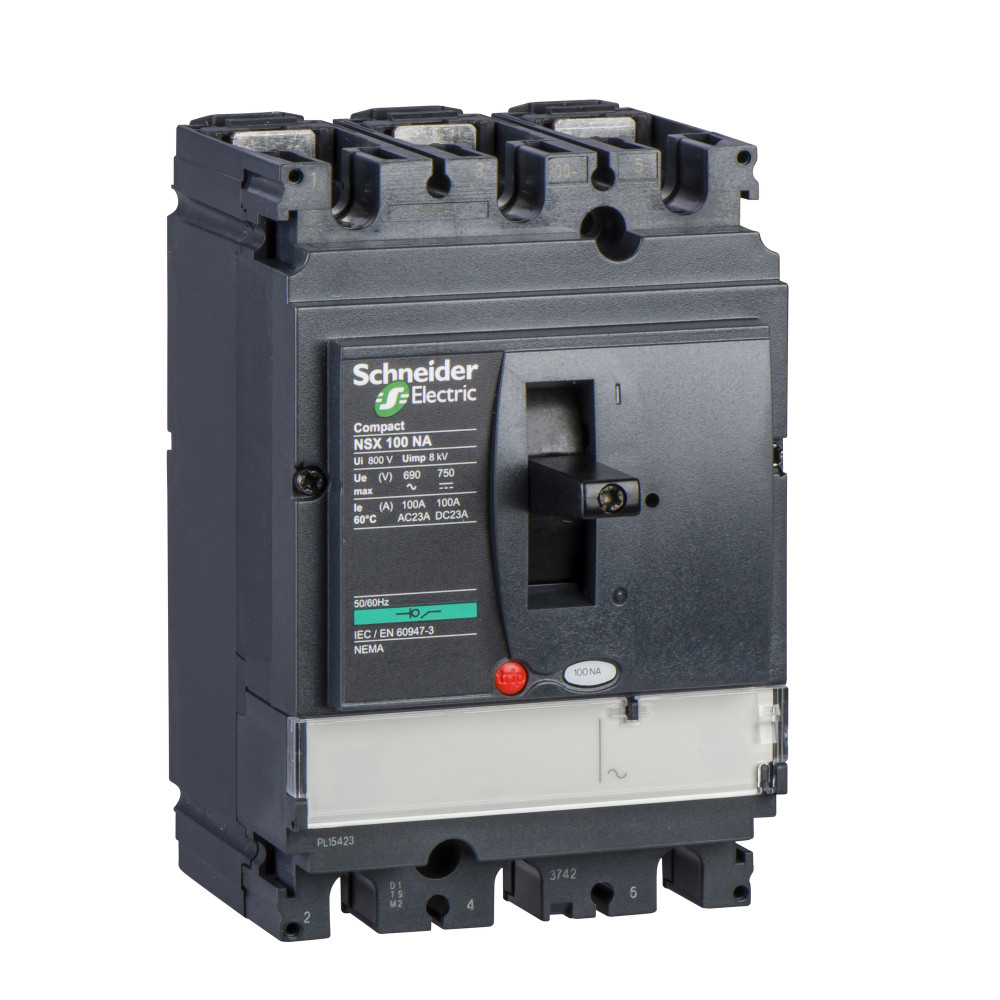

Выключатель-разъединитель Compact NSX100NA Schneider Electric, 3P, номинальный ток 100 А, ШхВхГ - 116x193x142 мм - стационарный, монтаж - на плате. Преимущества: Прямой доступ к экономии затрат, безопасность и защита, контроль и измерение параметров электроэнергии, надежность энергоснабжения, простота и удобство. Применения: Применение в системах электроснабжения объектов любого масштаба – от крупнейших промышленных предприятий до офисных зданий для защиты распределительных сетей, генераторов, кабелей большой протяженности, электродвигателей.
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
Оборуд. для распредел. электроэнергии ШЭ
Тип продукта:
выключатель-разъединитель
Ширина (без упаковки):
105 мм
Глубина (без упаковки):
86 мм
Наименование продукта:
Compact NSX
Описание полюсов:
3P
[in] номинальный ток:
100 А
Тип сети:
Переменный ток постоянный ток
Соответствие требованиям по изоляции :
да в соответствии с EN 60947-3 да в соответствии с МЭК 60947-3
Код отключающей способности:
NA
Дополнительные характеристики
[ie] номинальный рабочий ток:
AC-22A: 100 А Переменный ток 50/60 Гц 220...690 В AC-23A: 100 А Переменный ток 50/60 Гц 220...690 В DC-22A: 100 А постоянный ток 250 В 1 полюс DC-22A: 100 А постоянный ток 500 V 2 полюса последовательно DC-23A: 100 А постоянный ток 250 В 1 полюс DC-23A: 100 А постоянный ток 500 V 2 полюса последовательно
Исполнение монтажа:
стационарный
[ui] номинальное напряжение изоляции:
800 В Переменный ток 50/60 Гц в соответствии с МЭК 60947-3
[ue] номинальное рабочее напряжение:
690 V Переменный ток 50/60 Гц в соответствии с МЭК 60947-3 750 V постоянный ток 3 полюса последовательно в соответствии с МЭК 60947-3 500 V постоянный ток 2 полюса последовательно в соответствии с МЭК 60947-3 250 В постоянный ток 1 полюс в соответствии с МЭК 60947-3
Монтажная опора:
задняя монтажная панель
Код совместимости:
NSX100
Тип управления:
тумблер
Частота сети:
50/60 Гц
Механическая износостойкость:
50000 циклы в соответствии с МЭК 60947-3
Электрическая износостойкость:
AC-22A: 10000 циклы 250 В постоянный ток In/2 (1 полюс) в соответствии с МЭК 60947-3 AC-22A: 15000 циклы 690 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3 AC-22A: 20000 циклы 440 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3 AC-22A: 35000 циклы 440 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3 AC-22A: 5000 циклы 500 В постоянный ток In (2 полюса последовательно) в соответствии с МЭК 60947-3 AC-22A: 8000 циклы 690 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3 AC-23A: 10000 циклы 250 В постоянный ток In/2 (1 полюс) в соответствии с МЭК 60947-3 AC-23A: 15000 циклы 690 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3 AC-23A: 20000 циклы 440 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3 AC-23A: 35000 циклы 440 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3 AC-23A: 5000 циклы 500 В постоянный ток In (2 полюса последовательно) в соответствии с МЭК 60947-3 AC-23A: 8000 циклы 690 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3
Индикатор положения контакта:
да
[up] номинальное импульсное выдерживаемое напряжение:
8 кВ в соответствии с МЭК 60947-3
Шаг соединения:
35 мм
[icm] номинальная включающая способность (на к.з.):
330 кА с вышестоящим автоматическим выключателем для защиты 2.6 кА выключатель-разъединитель
[icw] номинальный кратковременно выдерживаемый ток:
0.69 кА в течение 20 с в соответствии с МЭК 60947-3 1.8 кА в течение 1 с в соответствии с МЭК 60947-3 1.8 кА в течение 3 с в соответствии с МЭК 60947-3
Условия эксплуатации
Рабочая температура окружающей среды:
-35-70 °C
Степень ударостойкости ik:
IK07 в соответствии с МЭК 62262
Пригоден в качестве устройства аварийной остановки
EF006959
Да
-
Тип элемента управления
EF006976
Ручка-переключатель
EV000421
Пригоден в качестве главного выключателя
EF006981
Нет
-
Пригоден в качестве предохранительного выключателя
EF006985
Да
-
Пригоден в качестве сервисного выключателя
EF006986
Нет
-
Номин. кратковременно выдерживаемый ток Icw
EF007050
1.8 кА
-
Цвет управляющего элемента
EF007167
Черный
EV000206
Подходит для напольного монтажа
EF007243
Нет
-
Подходит для фронтал. монтажа через 4 отверстия
EF007247
Нет
-
Подходит для фронтал. монтажа в центре
EF007248
Да
-
Подходит для установки в распределит. щит
EF007262
Нет
-
Подходит для промежуточного монтажа
EF007264
Да
-
Макс. допустимое раб. напряжение Ue AC
EF007355
690 В
-
Моторный привод опционально
EF007386
Нет
-
Напряжение дополнит. расцепителя
EF007491
Нет
-
Конструкция прибора
EF008240
Встраив. устройство фиксированной установки (стационарный)
EV009211
Реверсивный переключатель
EF009408
Да
-
