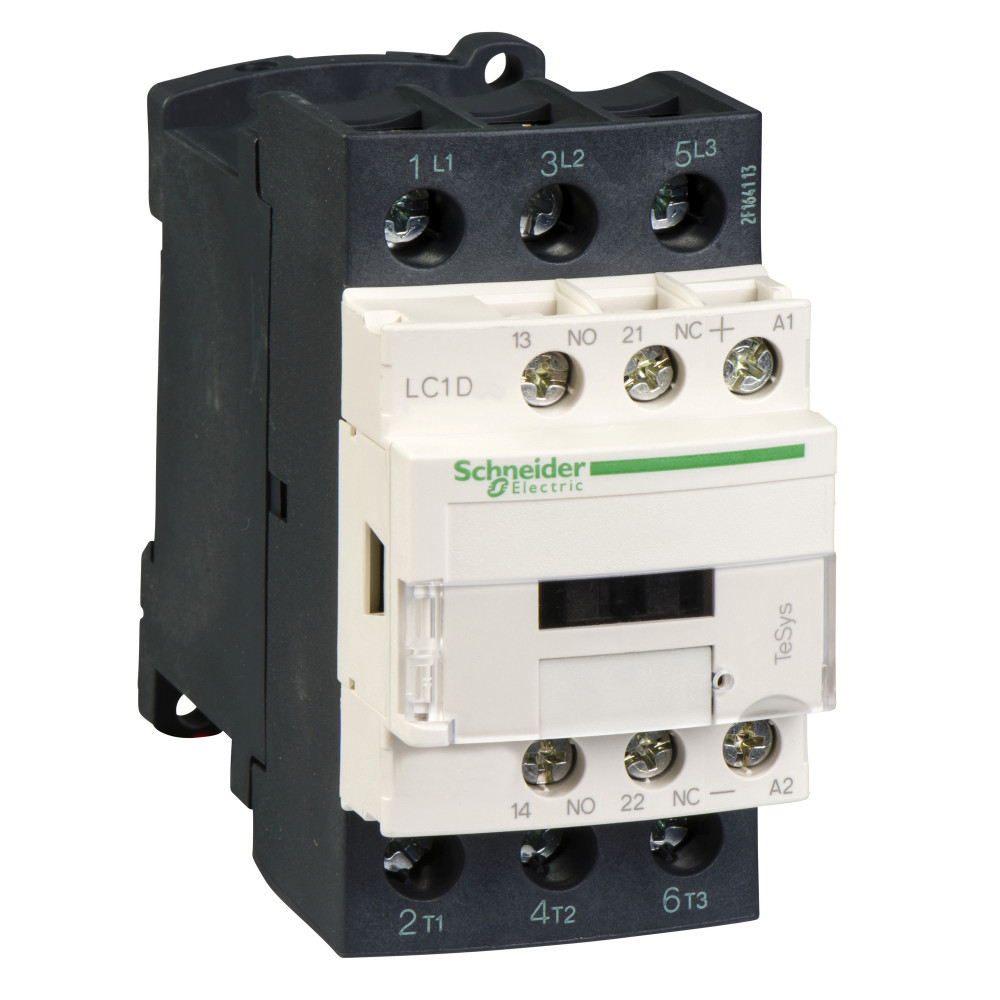

Контактор Schneider Electric LC1D25JL (25А 3P, катушка 12В DC)

Контактор Schneider Electric TeSys D LC1D25JL 25А 12В DC – мощный трехполюсный аппарат для коммутации силовых цепей постоянного тока, предназначенный для пуска, остановки и длительной работы асинхронных двигателей до 11 кВт, а также для управления нагревательными элементами, осветительными нагрузками и другим промышленным оборудованием в системах автоматизации, насосных станциях, вентиляционных установках и распределительных шкафах.

Почему стоит выбрать LC1D25JL?
Модель LC1D25JL серии TeSys D представляет собой высоконадежный контактор на номинальный ток 25 А в категории AC-3, разработанный специально для тяжелых промышленных условий эксплуатации. Данный аппарат предлагает улучшенные характеристики коммутационной износостойкости, компактные габариты и удобство монтажа. Он оснащен катушкой управления на 12 В постоянного тока со встроенным варистором для защиты от перенапряжений, что гарантирует стабильную работу даже при нестабильном питании сети. Встроенные вспомогательные контакты 1 нормально разомкнутый (НО) и 1 нормально замкнутый (НЗ) позволяют реализовать цепи сигнализации, блокировки и дистанционного контроля состояния без приобретения дополнительных блок-контактов. Благодаря высокой механической износостойкости и продуманной конструкции, контактор обеспечивает до 10 миллионов механических циклов, что делает его идеальным выбором для объектов с интенсивным режимом работы.

Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | TeSys D |
| Номинальный ток (AC-3, 380–440 В) | 25 А |
| Мощность двигателя (400 В) | до 11 кВт |
| Мощность двигателя (230 В) | до 5.5 кВт |
| Напряжение катушки управления | 12 В DC |
| Количество полюсов | 3 нормально разомкнутых (3НО) |
| Вспомогательные контакты | 1 НО + 1 НЗ (встроенные) |
| Степень защиты | IP20 (клеммы), IK04 (корпус) |
| Рабочая температура | –40…+60 °C |
| Механическая износостойкость | до 10 млн циклов |
| Электрическая износостойкость (AC-3) | до 1.2 млн циклов |
| Монтаж | DIN-рейка 35 мм или винтовое крепление |
| Стандарты | IEC 60947-4-1, UL, CSA, CCC, RoHS, REACh |
| Габариты (Ш×В×Г) | 90 × 142 × 156 мм |
| Вес нетто | 2.85 кг |

Ключевые особенности
• Высокий коммутационный ресурс – механическая износостойкость до 10 миллионов циклов и электрическая до 1.2 миллиона циклов гарантируют долгий срок службы в самых требовательных приложениях, снижая затраты на техническое обслуживание и замену оборудования.
• Встроенный варистор – эффективно подавляет выбросы ЭДС самоиндукции при отключении катушки, защищая выходы программируемых контроллеров (ПЛК) и продлевая срок службы самого контактора.
• Встроенные вспомогательные контакты – наличие 1 НО и 1 НЗ в базовой комплектации исключает необходимость приобретения дополнительных блок-контактов, упрощает схемотехнику и снижает общую стоимость решения.
• Универсальный монтаж – возможность установки как на стандартную DIN-рейку, так и на монтажную панель с помощью винтов, что обеспечивает гибкость при проектировании шкафов управления.
• Широкая совместимость с аксессуарами – полная совместимость с дополнительными блоками вспомогательных контактов, пневматическими таймерами, интерфейсными модулями и устройствами защиты (тепловые реле серии TeSys LR), что позволяет масштабировать функциональность под любую задачу.

Для каких задач идеально подходит LC1D25JL?
• Пуск и управление асинхронными двигателями мощностью до 11 кВт (компрессоры, дробилки, смесители, центрифуги)
• Насосные станции (пожарные насосы, циркуляционные насосы, скважинные насосы) – в том числе с функцией «звезда-треугольник»
• Вентиляционные системы и системы дымоудаления, воздушные завесы
• Конвейерные линии, рольганги, транспортеры с тяжелым пуском
• Коммутация нагревательных элементов (ТЭНы, инфракрасные нагреватели) и осветительных нагрузок большой мощности
• Управление компрессорным оборудованием и холодильными установками
• Распределительные щиты и шкафы автоматики на промышленных объектах и в инфраструктурных проектах

Преимущества для вашего бизнеса
✅ Надежность в суровых условиях – рабочий диапазон температур от -40 до +60 °C и климатическое исполнение позволяют использовать контактор как в неотапливаемых помещениях, так и в регионах с экстремальным климатом.
✅ Снижение простоев оборудования – высокий коммутационный ресурс и устойчивость к вибрации (4 g, 5…300 Гц) гарантируют бесперебойную работу без внезапных отказов.
✅ Экономия места в шкафу – компактный корпус шириной 90 мм позволяет оптимизировать компоновку и разместить больше оборудования в ограниченном пространстве.
✅ Простота проектирования и обслуживания – интуитивно понятная маркировка клемм, съемные катушки и быстросъемные контакты сокращают время монтажа и замены.
✅ Сертификация по международным стандартам – продукция Schneider Electric проходит строгий контроль качества и соответствует требованиям IEC, UL, CSA, CCC, что упрощает приемку оборудования на экспортных проектах и объектах с высокими требованиями безопасности.
