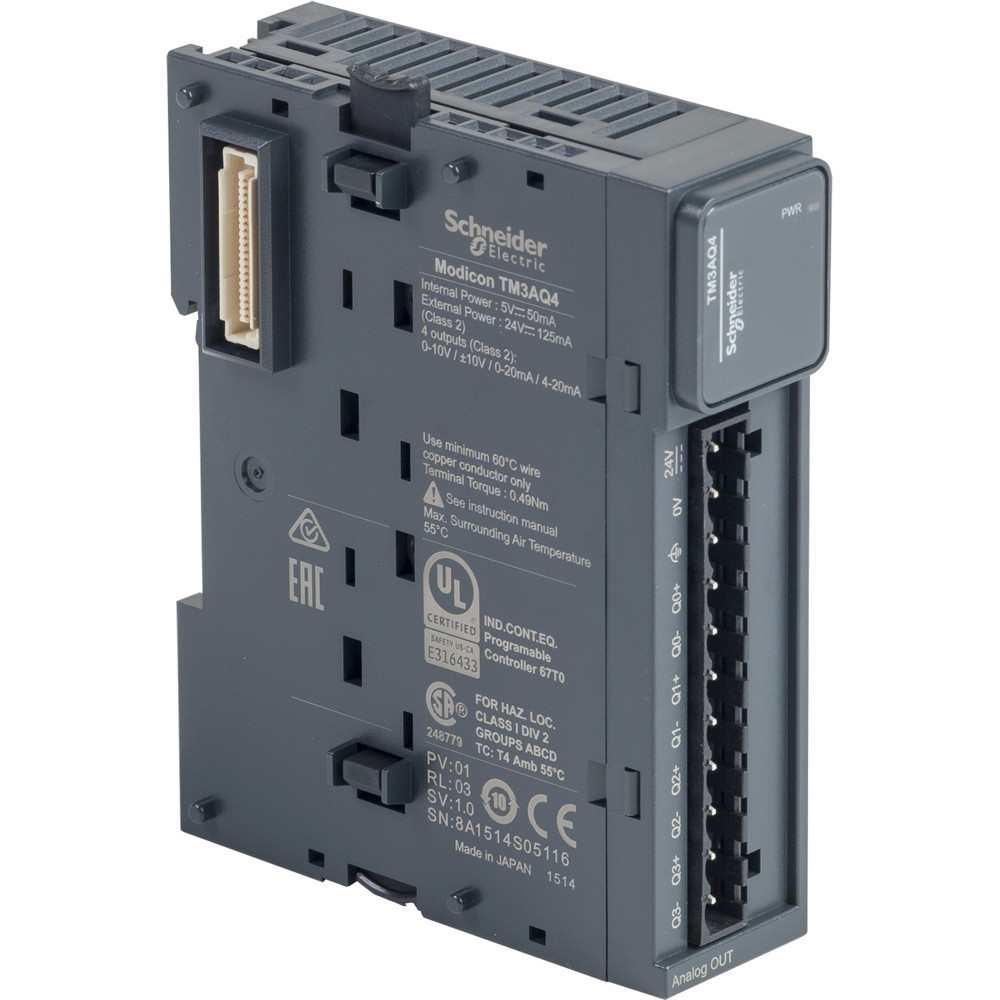

Модель TM3AQ4 относится к линейке Modicon TM3 и используется в задачах промышленной автоматизации.
Конструктивные преимущества Конфигурация 4 аналоговых выхода, 24 В DC позволяет применять изделие в проектах, где важны совместимость, удобство внедрения и прогнозируемая работа оборудования.
Подходящие задачи • сборка шкафов автоматики • подключение датчиков и исполнительных устройств • расширение локальных или удалённых I/O
Технические характеристики Серия: Modicon TM3 Артикул: TM3AQ4 Тип оборудования: модуль аналоговых выходов Исполнение/параметры: 4 аналоговых выхода, 24 В DC
Почему выбирают • удобен для OEM-сборок и плановой модернизации • помогает унифицировать номенклатуру проекта • сокращает время на спецификацию и замену
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
ПЛК Modicon M2xx
Тип продукта:
модуль аналогового вывода
Ширина (без упаковки):
23.6 мм
Глубина (без упаковки):
70 мм
Дополнительные характеристики
Маркировка:
CE
Совместимость серий продукта:
Modicon M251 Modicon M221 Modicon M241
Монтажная опора:
top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
Номинальное напряжение питания [us]:
24 В пост. ток
Тип нагрузки:
резистивные
Потребляемый ток:
40 мА в 5 V пост. ток через разъем шины режим холостого хода 50 мА в 5 V пост. ток через разъем шины полная нагрузка 50 мА в 24 В пост. ток через внешнее питание режим холостого хода 125 мА в 24 В пост. ток через внешнее питание полная нагрузка
Стойкость к кратковременным исчезновениям напряжения питания:
10 мс
Условия эксплуатации
Высота над уровнем моря:
0...2000 м
Экологичность предложения
Директива ec rohs:
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Не содержит токсичных тяжелых металлов:
да
Не содержит особо опасных веществ согласно декларации reach:
да
Свойство (ETIM FEATURE)
Код свойства
Значение свойства (ETIM VALUE)
Код значения
Серия
OEM ПЛК Modicon
-
Ширина
EF000008
23.6 мм
-
Высота
EF000040
90 мм
-
Глубина
EF000049
70 мм
-
Подходит для функций безопасности
EF001597
Да
-
Количество аналог. выходов
EF001995
4
-
Категория взрывобезопасности по газу
EF003997
Нет (без)
EV000494
Категория взрывобезопасности по пыли
EF003998
Нет (без)
EV000494
Дополнит. исполннение (EX ia)
EF004141
Да
-
Дополнит. исполнение (EX ib)
EF004142
Да
-
Уровень исполнения согл. EN ISO 13849-1
EF007399
Нет (без)
EV000494
Тип подключения
EF003961
Винтовое соединение
EV000415
Категория согл. EN 954-1
EF006782
1
EV000599
Сертифицировано по IEC 61508
EF009889
Нет (без)
EV000494
Вход, ток
EF003204
Да
-
Вход, напряжение
EF003205
Да
-
Вход, резистор
EF003206
Да
-
Вход, резисторный термометр
EF003207
Да
-
Вход, термопара
EF003208
Да
-
Выход, по току
EF003212
Нет
-
Выход, по напряжению
EF003213
Нет
-
Входящий сигнал, конфигурируемый
EF003209
Да
-
Выходящий сигнал, конфигурируемый
EF003214
Да
-
Разрядность аналог. входов
EF003575
12 бит
-
Конфигурируемые аналог. входы
EF008518
Да
-
Конфигурируемые аналог. выходы
EF008519
Да
-
Разрядность аналог. выходов
EF003577
12 бит
-
Стандарты
EN/МЭК 61010-2-201 EN/IEC 61131-2
-
