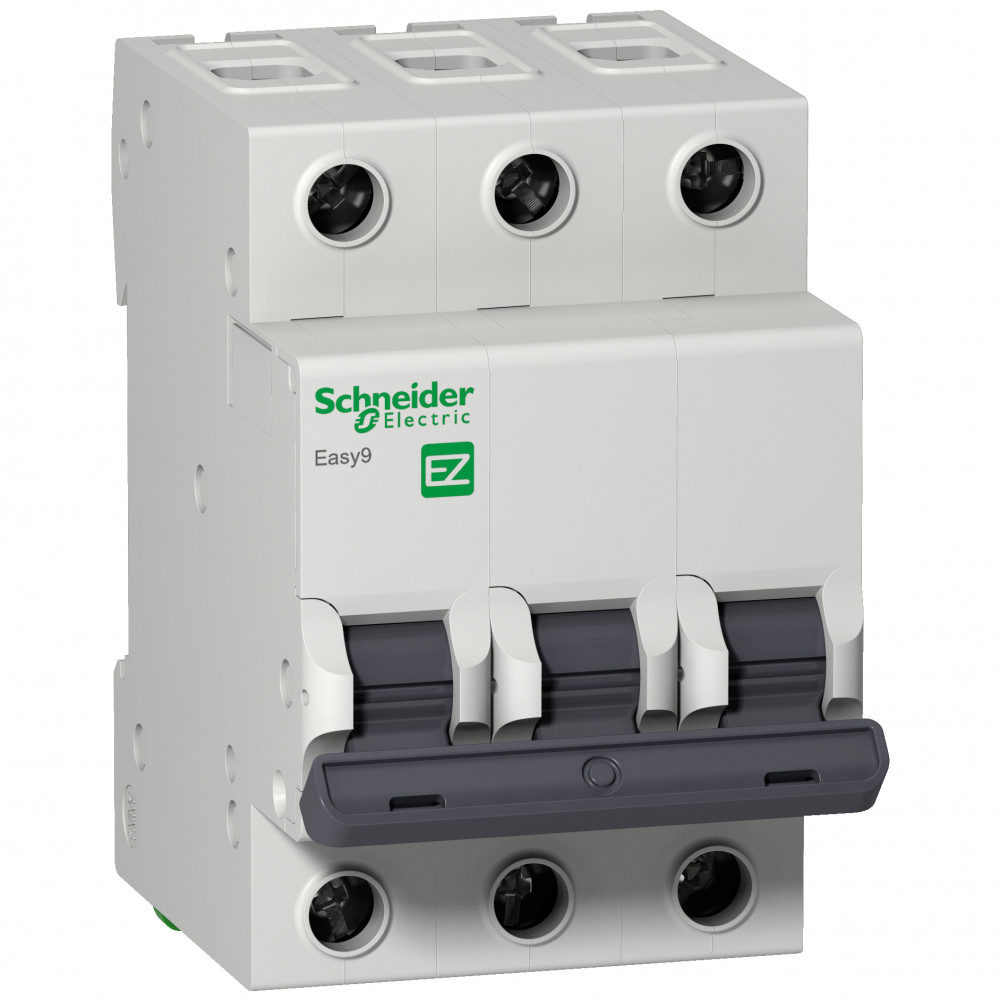

Автоматический выключатель серии Easy9 Schneider Electric, 3-полюсный, номинальный ток 50 А, характеристика С, Icn = 6 кА.
- Применяется трехфазных сетях напряжением 400 В.
- Предназначен для защиты от перегрузок и КЗ.
- Сочетания выключателей с характеристикой D на вводе и характеристикой B или С на отходящих линиях обеспечивает селективную защиту цепей и позволяет минимизировать риск ложных отключений вводного автомата при повреждениях на отходящих линиях.
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
Easy9 (модульные автоматы кривая С)
Тип продукта:
Автоматический выключатель
Ширина (без упаковки):
54 мм
Глубина (без упаковки):
66.5 мм
Описание полюсов:
3P
Область применения:
распределение
Тип сети:
Переменный ток
Число защищенных полюсов:
3
Отключающая способность:
10000 А Icn в 220 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1 6000 А Icn в 400 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1
Соответствие требованиям по изоляции :
да в соответствии с IEC 60898-1
Технология расцепителя:
термомагнитный
Обозначение кривой:
С
Дополнительные характеристики
Шаг 9 мм:
6
Исполнение монтажа:
Защелкивающийся
[ui] номинальное напряжение изоляции:
500 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1
Номинальное рабочее напряжение:
220 В Переменный ток 50/60 Гц 400 В Переменный ток 50/60 Гц
Соединения – клеммы:
зажим туннельного типа (Верхняя или нижняя) 1-25 мм² гибкий зажим туннельного типа (Верхняя или нижняя) 1-35 мм² жесткий
Тип управления:
рычаг управления
Частота сети:
50/60 Гц
Механическая износостойкость:
10000 циклы
Электрическая износостойкость:
4000 циклы
[up] номинальное импульсное выдерживаемое на:
4 кВ в соответствии с IEC 60898-1
Индикатор положения контакта:
да
Защита от замыкания на землю:
без
Предел электромагнитного отключения:
5...10 x In
Индикатор наличия напряжения:
без
Номинальная рабочая отключающая способность:
6 кА 100 % Icn в 400 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом
EF005997
Нет
-
Подходит для скрытого монтажа (заподлицо)
EF006573
Да
-
Общ. количество полюсов
EF008618
3
-
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
EF009556
6 кА
-
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
EF009555
10 кА
-
