Тип продукта:
миниатюрный автоматический выключатель
Способы оплаты

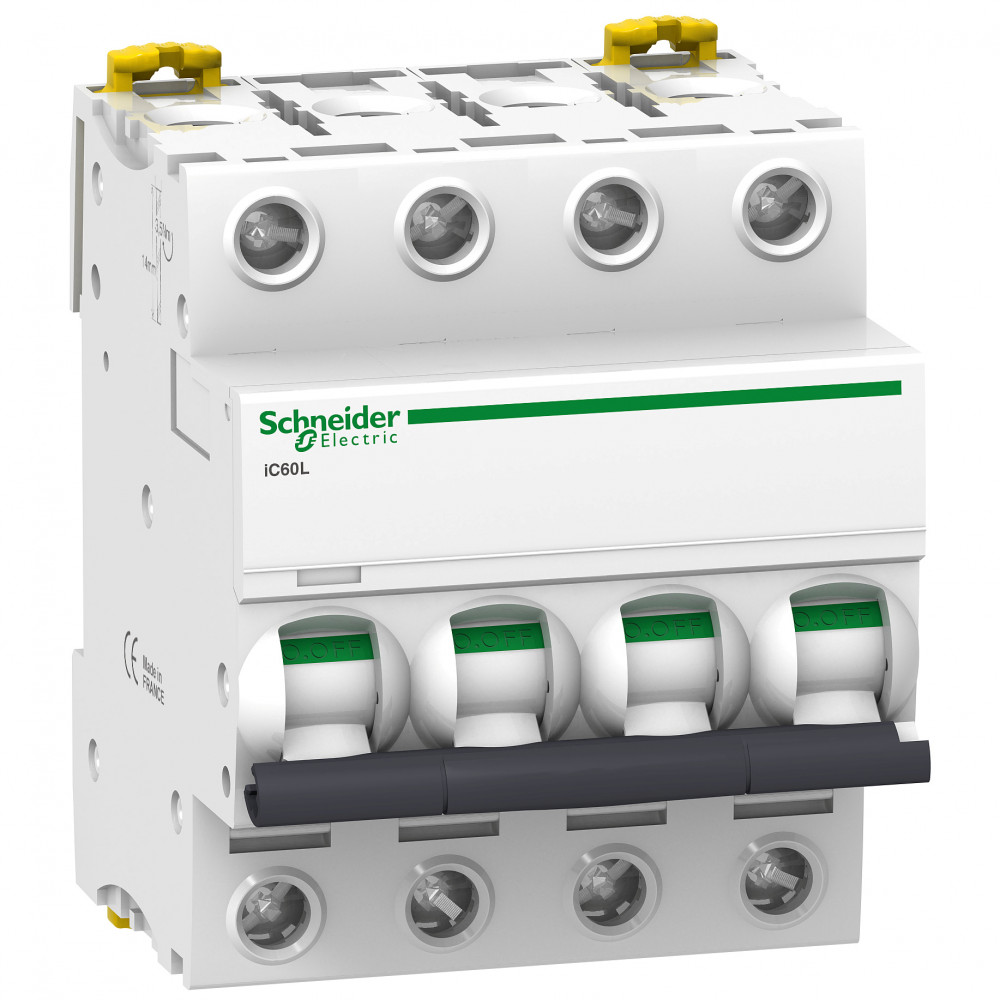

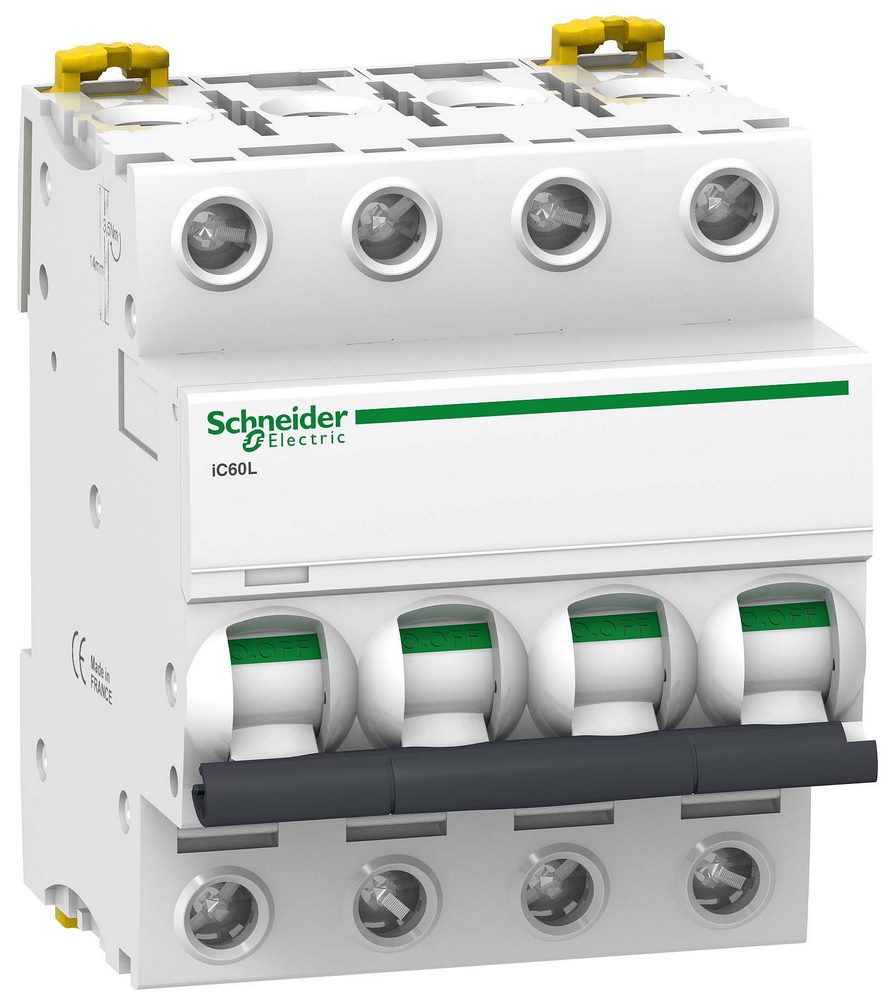

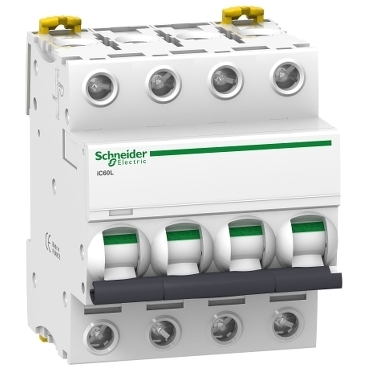

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iC60L 4П 16A K. Аппараты iC60L отвечают требованиям как бытового (ГОСТ Р 50345), так и промышленного (ГОСТ 50030.2) стандартов. Сочетают в функции защиты цепей от токов короткого замыкания и перегрузки. Обеспечивают возможность секционирования в промышленных электроустановках. Сигнализируют об аварийном отключении посредством индикатора состояния - функция Visi Trip. Обеспечивают видимый разрыв, благодаря зеленой полосе над тумблером включения - функция Visi Safe.
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
Acti9 (модульн. автоматы IC60L)
Тип продукта:
миниатюрный автоматический выключатель
Ширина (без упаковки):
72 мм
Глубина (без упаковки):
78.5 мм
Наименование продукта:
Acti 9 iC60
Описание полюсов:
4P
[in] номинальный ток:
16 А
Область применения:
распределение
Тип сети:
Переменный ток постоянный ток
Число защищенных полюсов:
4
Код кривой:
K
Отключающая способность:
15000 А Icn в 400 V Переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1 50 кА Icu в 220...240 V Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 70 кА Icu в 12...60 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 70 кА Icu в 100 ... 133 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 20 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 25 кА Icu в 380...415 V Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 20 кА Icu в
Соответствие требованиям по изоляции :
да в соответствии с EN 60947-2 да в соответствии с IEC 60947-2
Код отключающей способности:
L
Технология расцепителя:
термомагнитный
Дополнительные характеристики
Шаг 9 мм:
8
[в] номинальное рабочее напряжение:
220...240 V Переменный ток 50/60 Гц 380...415 V Переменный ток 50/60 Гц 440 V Переменный ток 50/60 Гц 12 ... 133 В Переменный ток 50/60 Гц 180...250 В постоянный ток
Исполнение монтажа:
стационарный
[ui] номинальное напряжение изоляции:
500 В Переменный ток 50/60 Гц в соответствии с EN 60947-2 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Монтажная опора:
DIN-рейка
Код совместимости:
iC60
Соединения – клеммы:
единая клемма (Верхняя или нижняя) 1-25 мм² Жесткий единая клемма (Верхняя или нижняя) 1-16 мм² Гибкий
Длина зачистки проводов:
14 мм для Верхняя или нижняя соединение
Тип управления:
тумблер
Частота сети:
50/60 Гц
Механическая износостойкость:
20000 циклы
Электрическая износостойкость:
10000 циклы
Совместимость распределительного блока с гребенчатыми шинами:
Верхняя или нижняя: Да
Индикатор положения контакта:
да
Защита от замыкания на землю:
отдельный блок
Предел электромагнитного отключения:
12 x Вх +/- 20 %
[ics] номинальная рабочая отключающая способность:
12.5 кА 50 % в соответствии с EN 60947-2 - 380...415 V Переменный ток 50/60 Гц 10 кА 50 % в соответствии с EN 60947-2 - 440 V Переменный ток 50/60 Гц 12.5 кА 50 % в соответствии с IEC 60947-2 - 380...415 V Переменный ток 50/60 Гц 10 кА 50 % в соответствии с IEC 60947-2 - 440 V Переменный ток 50/60 Гц 25 кА 50 % в соответствии с EN 60947-2 - 220...240 V Переменный ток 50/60 Гц 25 кА 50 % в соответствии с IEC 60947-2 - 220...240 V Переменный ток 50/60 Гц 35 кА 50 % в соответствии с EN 60947-2 - 12 ... 133 В Переменный ток 50/60 Гц 35 кА 50 % в соответствии с IEC 60947-2 - 12 ... 133 В Переменный ток 50/60 Гц 20 кА 100 % в соответствии с EN 60947-2 - 180...250 В постоянный ток 20 кА 100 % в соответствии с IEC 60947-2 - 180...250 В постоянный ток
[up] номинальное импульсное выдерживаемое напряжение:
6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2
категория А в соответствии с EN 60947-2 категория А в соответствии с IEC 60947-2
-
Частота
EF000416
50...60 Гц
-
Характеристика срабатывания (кривая тока)
EF000889
K
EV000247
Категория перенапряжения
EF002569
4
-
Количество защищенных полюсов
EF005548
4
-
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом
EF005997
Да
-
Подходит для скрытого монтажа (заподлицо)
EF006573
Да
-
Общ. количество полюсов
EF008618
4
-
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
EF009557
50 кА
-
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
EF009558
25 кА
-
Класс токоограничения
EF002568
3
-
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
EF009556
15 кА
-
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
EF009555
15 кА
-
