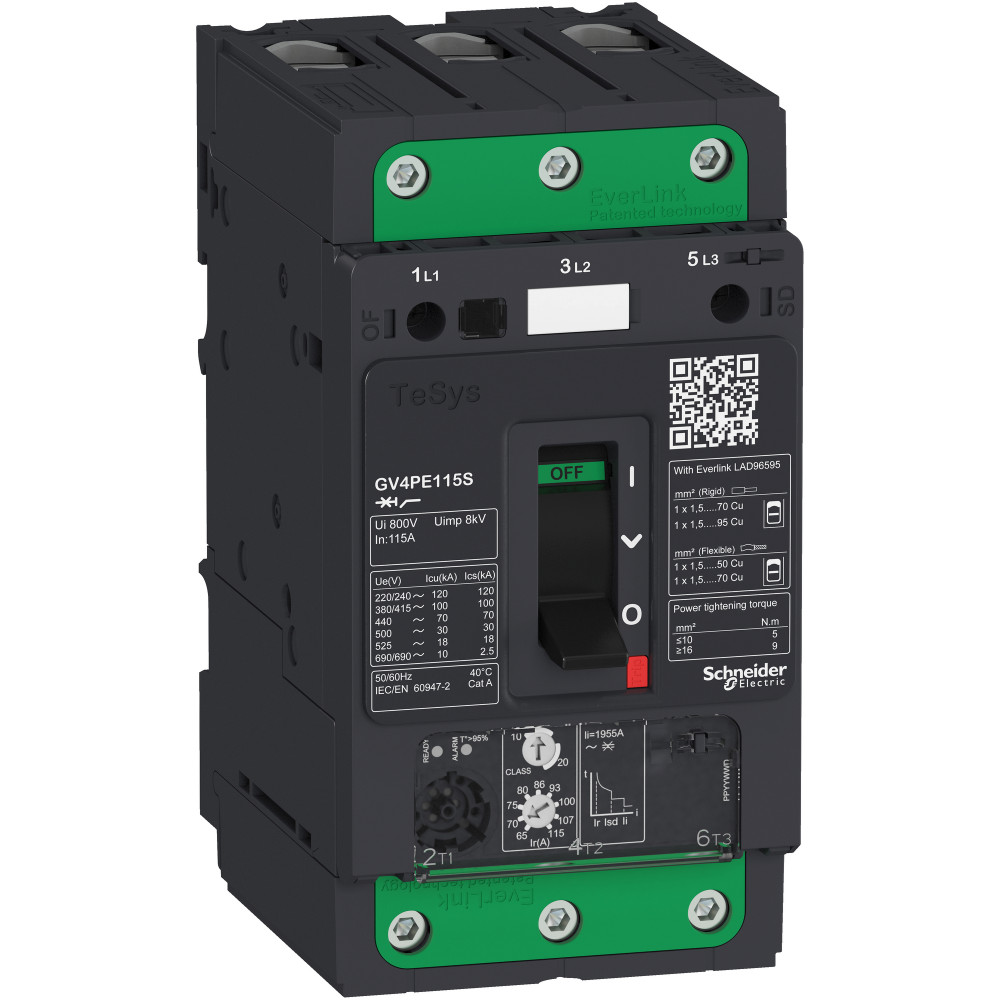

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GV4PE С КОМБИНИРОВАННЫМ РАСЦЕПИТЕЛЕМ 115A 25kA Elink
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GV4PE С КОМБИНИРОВАННЫМ РАСЦЕПИТЕЛЕМ 115A 25kA Elink
Цена по запросу
0
руб.
(0/0)
Категория: TeSys GV4 - Авт. Выкл < 115A
Артикул: GV4PE115B
Наличие:
Нет в наличии
Бренд:
Schneider Electric
Тип продукта:
выключатель
Способы оплаты
Автоматический выключатель GV4 серии TeSys Schneider Electric с комбинированным расцепителем; 3-полюсный; уставка защиты от перегрузки Ir = 65-115 А; Icu = 25 кА; монтаж – на рейку или монтажную плату; способ управления - рычаг; крепление - разъём EverLink с винтами BTR; ВхШхГ - 154х81х105 мм.
Автоматические выключатели GV4 применяются в сетях до 690 В и обеспечивают защиту электродвигателей от коротких замыканий и перегрузок.
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
TeSys GV4 - Авт. Выкл < 115A
Тип продукта:
выключатель
Ширина (без упаковки):
81 мм
Глубина (без упаковки):
116 мм
Наименование продукта:
TeSys GV4
Описание полюсов:
3P
[in] номинальный ток:
115 А
Область применения:
motor protection
Отключающая способность:
Icu 50 кА в 220...240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 Icu 25 кА в 380...415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 Icu 20 кА в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 Icu 10 кА в 500 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 35 кА в 208Y/120 V Переменный ток 50/60 Гц в соответствии с UL 60947 35 кА в 240 В Переменный ток 50/60 Гц в соответствии с UL 60947 18 кА в 480Y/277 V Переменный ток 50/60 Гц в соответствии с UL 60947 14 кА в 600Y/347 V Переменный ток 50/60 Гц в соответствии с UL 60947
Соответствие требованиям по изоляции :
да в соответствии с МЭК 60947-1
Технология расцепителя:
электронный термомагнитный
Блокировка поворотной рукоятки навесным замком:
with a lock accessory
Дополнительные характеристики
Межполюсный шаг:
27 мм
Исполнение монтажа:
защелками винтами
[ui] номинальное напряжение изоляции:
800 В в соответствии с IEC 60947-2
[ue] номинальное рабочее напряжение:
690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Монтажная опора:
35 мм симметричная DIN-рейка монтаж на панель симметричная DIN рейка 75 мм
Соединения – клеммы:
Сверху 1 соединители EverLink с винтами BTR 1.5-70 мм², жесткий кабель Сверху 1 соединители EverLink с винтами BTR 1.5-50 мм², Гибкий Нижний 1 соединители EverLink с винтами BTR 2.5-95 мм², жесткий кабель Нижний 1 соединители EverLink с винтами BTR 2.5-70 мм², Гибкий
Длина зачистки проводов:
20 мм
Тип управления:
тумблер
Механическая износостойкость:
40000 циклы
Электрическая износостойкость:
10000 циклы для AC-3 в 440 V In/2 5000 циклы для AC-3 в 440 V In
[ics] номинальная рабочая отключающая способность:
50 кА в 220...240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА в 380...415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 20 кА в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА в 500 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
[up] номинальное импульсное выдерживаемое напряжение:
8 кВ в соответствии с IEC 60947-2
Условия эксплуатации
Подготовка к работе в тропических условиях:
2 в соответствии с IEC 68-2
Степень ударостойкости ik:
IK07 в соответствии с МЭК 62262
EN/IEC 60947-2 UL 60947-4-1 CSA C22.2 No 60947-4-1 EN/IEC 60947-4-1
-
Номин. продолжительный ток Iu
EF001389
115 А
-
Количество полюсов
EF001391
3
-
Категория применения
категория А
-
Номин. раб. напряжение
EF001435
0...690 В
-
Тип подключения силовой электрич. цепи
EF006819
Винтовое соединение
EV000415
Тип элемента управления
EF006976
Рычажковый (перекидной рычаг)
EV001252
Конструкция прибора
EF008240
Комплектное устройство в корпусе
EV009311
