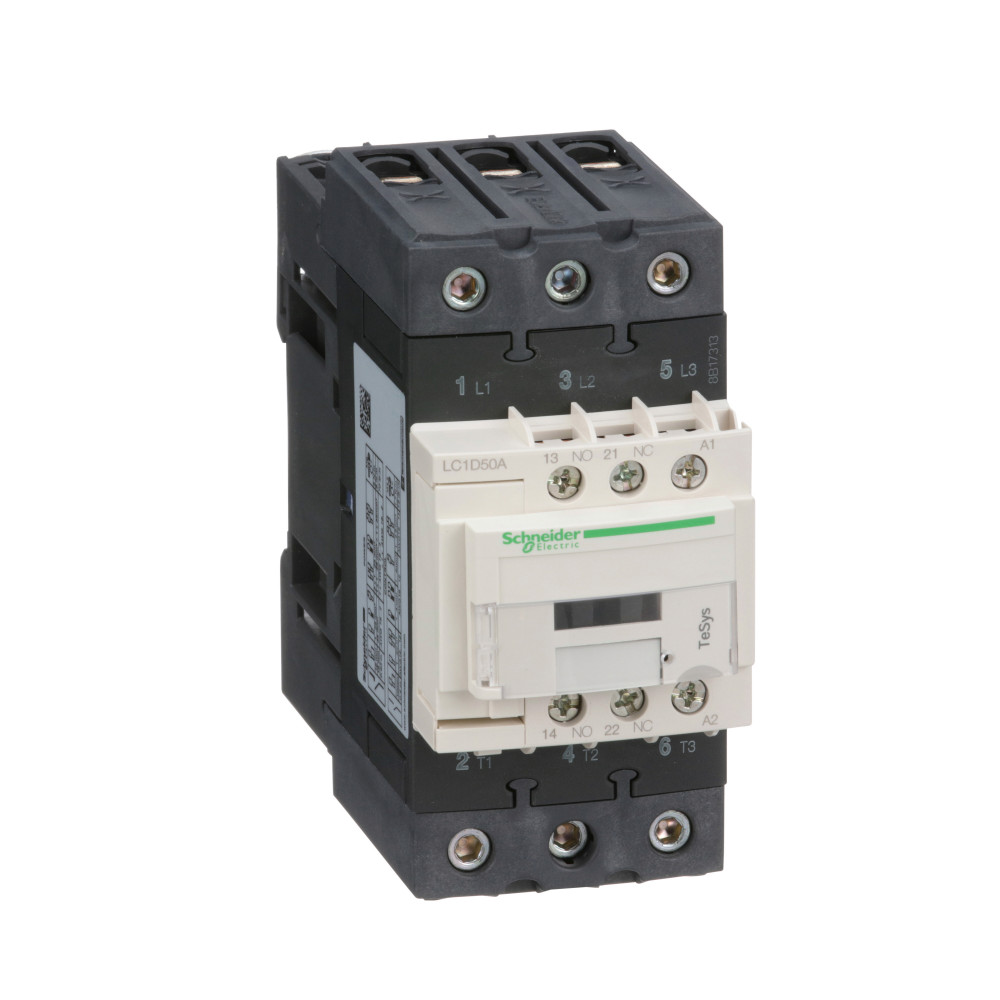

Контактор Schneider Electric LC1D50AG7TQ (50А 3P, катушка 120В AC 50/60ГЦ, TQ)
Контактор Schneider Electric LC1D50AG7TQ (50А 3P, катушка 120В AC 50/60ГЦ, TQ)
Цена по запросу
0
руб.
(0/0)
Категория: TeSys D - Контакторы < 150A
Артикул: LC1D50AG7TQ
Наличие:
Нет в наличии
Бренд:
Schneider Electric
Тип продукта:
контактор
Способы оплаты
Schneider Electric TeSys D LC1D50AG7TQ – мощный трехполюсный аппарат с клеммами типа TQ (винтовые соединения с защитой) для коммутации силовых цепей переменного тока. Предназначен для пуска, остановки и длительной работы асинхронных двигателей до 25 кВт, управления нагревательными элементами, осветительными нагрузками в системах автоматизации, насосных станциях, вентиляции и распределительных шкафах.
Почему стоит выбрать LC1D50AG7TQ? Модель серии TeSys D – высоконадежный контактор с катушкой на 120 В AC (50/60 Гц), встроенным варистором и клеммами TQ. Обеспечивает стабильную работу и надежное подключение. Высокая механическая износостойкость и продуманная конструкция делают его идеальным выбором для интенсивных режимов работы.
Технические характеристики Номинальный ток (AC-3): 50 А Мощность двигателя (400 В): 25 кВт Мощность двигателя (230 В): 15 кВт Напряжение катушки: 120 В AC, 50/60 Гц Главные контакты: 3НО Вспомогательные контакты: 1НО+1НЗ Особенность: клеммы TQ Степень защиты: IP20 Рабочая температура: –40…+60 °C Механическая износостойкость: до 10 млн циклов Монтаж: DIN-рейка 35 мм или винтовое крепление Габариты (Ш×В×Г): 55 × 97 × 105 мм Вес нетто: 0.62 кг
Ключевые особенности • Клеммы TQ для надежного подключения. • 3-полюсное исполнение с контактами 3НО. • Встроенные вспомогательные контакты 1НО+1НЗ. • Высокий коммутационный ресурс – до 10 млн циклов. • Универсальный монтаж – DIN-рейка или винтовое крепление. • Совместимость с аксессуарами TeSys D.
Для каких задач идеально подходит LC1D50AG7TQ? • Пуск и управление двигателями до 25 кВт (компрессоры, дробилки, смесители) • Насосные станции и вентиляционные системы • Конвейерные линии и рольганги • Управление нагревательными элементами и освещением • Распределительные щиты и шкафы автоматики
Преимущества для вашего бизнеса ✅ Надежность – до 10 млн циклов, компоненты Schneider Electric. ✅ Безопасность – встроенный варистор, клеммы TQ. ✅ Компактность – экономия места в шкафу. ✅ Простота монтажа – универсальный крепеж. ✅ Сертификаты – IEC 60947-4-1, UL, CSA, CCC, ГОСТ.
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
TeSys D - Контакторы < 150A
Тип продукта:
контактор
Ширина (без упаковки):
55 мм
Количество в одном комплекте:
комплект из 10 шт.
Глубина (без упаковки):
120 мм
Описание полюсов:
3P
Напряжение цепи управления:
120 V Переменный ток 60 Гц
Конфигурация главных контактов:
3 Н.О.
Вспомогательные контакты:
1 Н.О. + 1 Н.З.
Дополнительные характеристики
[ie] номинальный рабочий ток:
50 А 60 °C) в
[ui] номинальное напряжение изоляции:
цепь управления: 600 В CSA сертифицированный цепь управления: 600 В UL сертифицированный силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный цепь управления: 690 В в соответствии с МЭК 60947-1 силовая цепь: 690 В в соответствии с МЭК 60947-1
Соединения – клеммы:
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Жесткий цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²Жесткий цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий с кабельным наконечником цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²Гибкий с кабельным наконечником силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²Жесткий силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²Жесткий силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²Гибкий без наконечника силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²Гибкий без наконечника силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²Гибкий с кабельным наконечником силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²Гибкий с кабельным наконечником
Механическая износостойкость:
6000000 циклы
[up] номинальное импульсное выдерживаемое напряжение:
6 кВ в соответствии с МЭК 60947
Потребляемая мощность при срабатывании:
140-140 В·А 0.75 20 °C) 160-160 В·А 0.75 20 °C)
Условия эксплуатации
Огнестойкость:
850 °C в соответствии с МЭК 60695-2-1
Рабочая температура окружающей среды:
-40-60 °C 60-70 °C с ухудшением рабочих характеристик
Категория перенапряжения:
III
Теплоотдача:
4-5 Вт в 60 Гц для цепь управления
Свойство (ETIM FEATURE)
Код свойства
Значение свойства (ETIM VALUE)
Код значения
Серия
TeSys
-
Модульное исполнение
EF001126
Нет
-
Стандарты
IEC 60947-4-1 EN 60947-5-1 UL 508 EN 60947-4-1 CSA C22.2 № 14 IEC 60947-5-1
-
Категория применения
AC-4 AC-2 AC-1 AC-3
-
Номин. напряжение питания цепи управления Us AC 60 Гц
EF003979
120...120 В
-
Тип напряжения управления
EF008242
AC (перемен.)
EV000460
Тип подключения силовой электрич. цепи
EF006819
Винтовое соединение
EV000415
