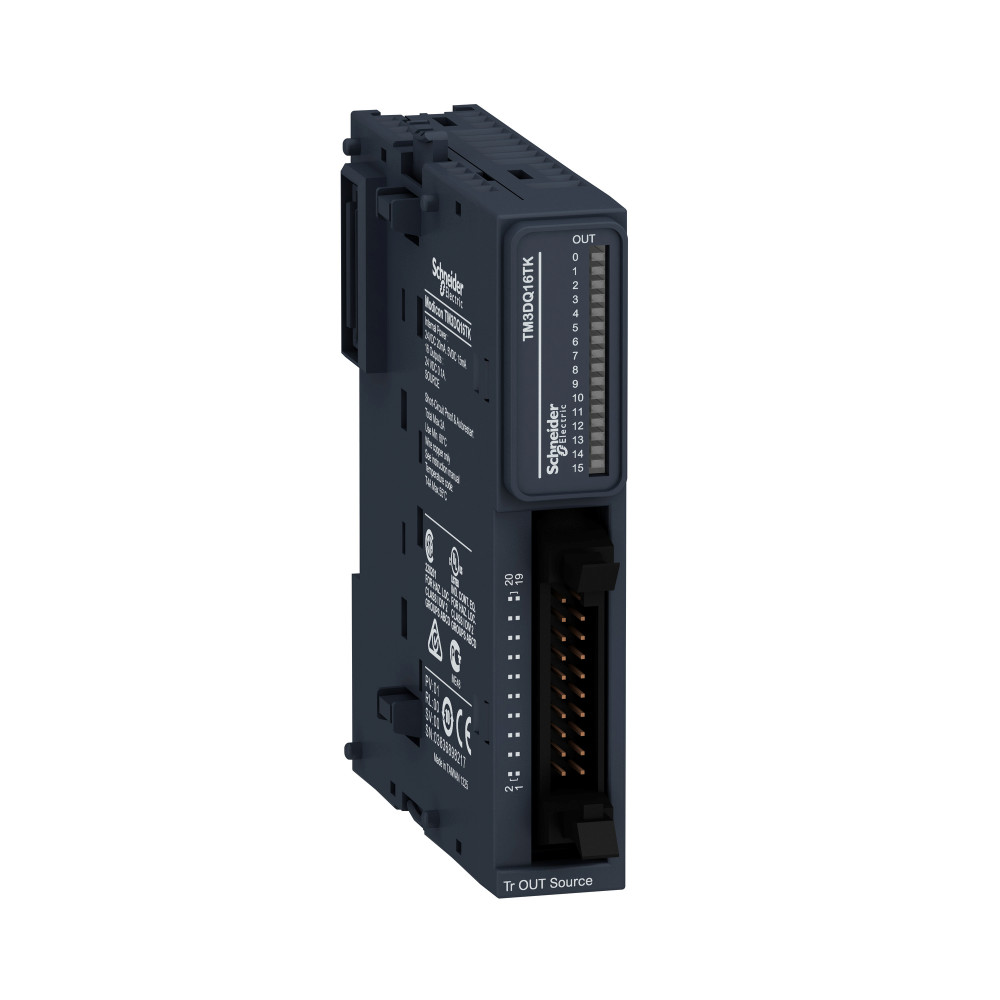

Модуль дискретных выходов TM3DQ16TK предназначен для интеграции в системы управления оборудованием и технологическими процессами.
Что даёт эта конфигурация Конфигурация 16 дискретных выходов, 24 В DC, транзисторные выходы позволяет применять изделие в проектах, где важны совместимость, удобство внедрения и прогнозируемая работа оборудования.
Типовые области использования • сборка шкафов автоматики • подключение датчиков и исполнительных устройств • расширение локальных или удалённых I/O
Технические характеристики Серия: Modicon TM3 Артикул: TM3DQ16TK Тип оборудования: модуль дискретных выходов Исполнение/параметры: 16 дискретных выходов, 24 В DC, транзисторные выходы
Плюсы для проекта • подходит для расширения существующей системы • упрощает комплектацию шкафа управления • помогает унифицировать номенклатуру проекта
Монтажная опора:
top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
Потребляемый ток:
5 мА в 5 В пост. ток через разъем шины (в состоянии откл.) 0 мА в 24 В пост. ток через разъем шины (в состоянии откл.) 15 мА в 5 В пост. ток через разъем шины (в состоянии вкл.) 20 мА в 24 В пост. ток через разъем шины (в состоянии вкл.)
Условия эксплуатации
Высота над уровнем моря:
0...2000 м
Свойство (ETIM FEATURE)
Код свойства
Значение свойства (ETIM VALUE)
Код значения
Серия
OEM ПЛК Modicon
-
Ширина
EF000008
21.4 мм
-
Высота
EF000040
90 мм
-
Глубина
EF000049
81.3 мм
-
Подходит для функций безопасности
EF001597
Да
-
Количество цифров. выходов
EF001993
16
-
Тип питающего напряжения
EF002991
DC (постоян.)
EV000461
Категория взрывобезопасности по газу
EF003997
Нет (без)
EV000494
Категория взрывобезопасности по пыли
EF003998
Нет (без)
EV000494
Дополнит. исполннение (EX ia)
EF004141
Да
-
Дополнит. исполнение (EX ib)
EF004142
Да
-
Уровень исполнения согл. EN ISO 13849-1
EF007399
Нет (без)
EV000494
Напряжение питания постоян. тока (DC)
EF007534
24...24 В
-
Тип подключения
EF003961
Прочее
EV000154
Задержка при обмене сигналом
EF002382
0.45...0.45 мс
-
Дублирование
EF003156
Да
-
Возможна защита выходов от короткого замыкания
EF003203
Нет
-
Тип цифров. выхода
EF003601
Транзисторный
EV001529
Категория согл. EN 954-1
EF006782
1
EV000599
Тип выход. напряжения
EF008222
AC/DC (перемен./постоян.)
EV000509
Конфигурируемые цифров. входы
EF008516
Да
-
Конфигурируемые цифров. выходы
EF008520
Да
-
Сертифицировано по IEC 61508
EF009889
Нет (без)
EV000494
Выход. ток
EF003202
0.1 А
-
Предельно допуст. напряжение на выходе
EF007553
19.2...28.8 В
-
Стандарты
EN/IEC 61131-2 EN/МЭК 61010-2-201
-
