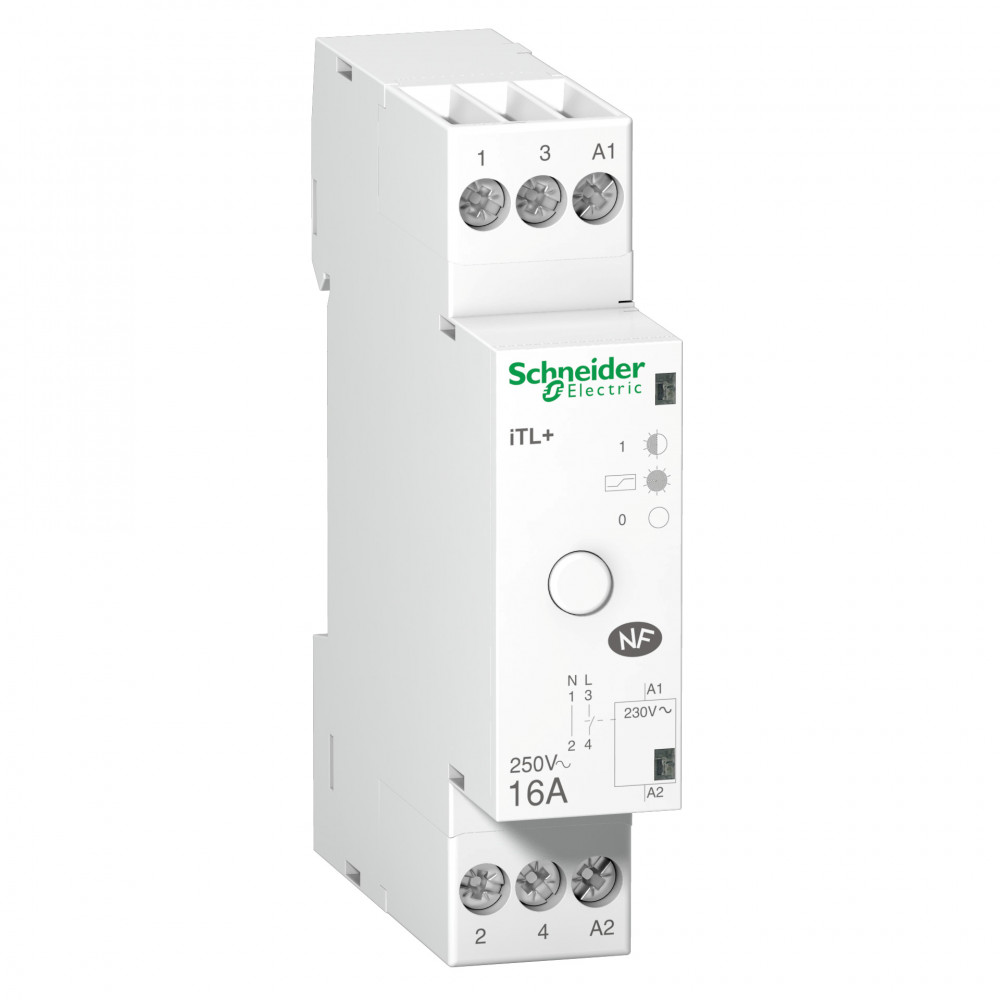

ИМПУЛЬСНОЕ РЕЛЕ iTL+ 1P+N 16A 230В АС 50ГЦ. Специальные импульсные реле iTL+ позволяют дистанционно управлять однофазными цепями. Разработаны для требовательных областей применения. Специальные импульсные реле iTL+ используются для кнопочного управления цепями освещения, состоящими из: лампы накаливания, низковольтные галогеновые лампы и т. п. (резистивные нагрузки); флюоресцентные лампы, разрядные лампы и т. п. (индуктивные нагрузки).
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
Acti9 (реле)
Тип продукта:
Импульсное реле
Ширина (без упаковки):
18 мм
Глубина (без упаковки):
60 мм
Наименование продукта:
Acti 9 iTL+
Описание полюсов:
1P + N
Область применения:
Стандарт
Тип сети:
Переменный ток
Положение нейтрали:
Слева
Напряжение цепи управления:
230 V Переменный ток 50 Гц
Конфигурация главных контактов:
1 Н.О.
Дополнительные характеристики
Шаг 9 мм:
2
Исполнение монтажа:
Защелкивающийся
Номинальное рабочее напряжение:
230 В Переменный ток 50 Гц
Монтажная опора:
DIN-рейка
Код совместимости:
iTL+
Соединения – клеммы:
Клеммы туннельного типа Верхняя или нижняя 2 кабель (-и) 1.5-1.5 мм² Жесткий Клеммы туннельного типа Верхняя или нижняя 2 кабель (-и) 1.5-1.5 мм² Гибкий с наконечником Клеммы туннельного типа Верхняя или нижняя 2 кабель (-и) 2.5-2.5 мм² Жесткий Клеммы туннельного типа Верхняя или нижняя 2 кабель (-и) 2.5-2.5 мм² Гибкий без наконечника Клеммы туннельного типа Верхняя или нижняя 1 кабель (-и) 4-4 мм² Жесткий Клеммы туннельного типа Верхняя или нижняя 1 кабель (-и) 4-4 мм² Гибкий без наконечника
Тип дистанционного управления:
Кнопка с подсветкой 5 мА
Потребляемая мощность при удержании, ва:
1.1-1.1 В·А
Тип сигнала управления:
Импульсная
Частота коммутации:
6 операций коммутации/мин.
Потребляемая мощность при срабатывании:
11 В·А
Длительность импульса:
50 мс...1 с
Условия эксплуатации
Сегмент рынка:
Малые коммерческие предприятия Жиличный сектор
Рабочая температура окружающей среды:
-5-55 °C
Подготовка к работе в тропических условиях:
2 в соответствии с IEC 60068-1
Качественные этикетки:
NF
Свойство (ETIM FEATURE)
Код свойства
Значение свойства (ETIM VALUE)
Код значения
Серия
Acti9
-
Тип питающего напряжения
EF002991
AC (перемен.)
EV000460
Стандарты
EN 669-2-2
-
Глубина установочная (встраив.)
EF000218
43.5 мм
-
Модульная ширина (общ. кол-во модульных расстояний)
EF002950
1
-
Способ монтажа
EF000003
DIN-рейка
EV000242
Номинальный ток
16 А
-
Количество нормально разомкнутых (НО) контактов
EF008256
1
-
Номин. коммутируем. ток
EF006706
16 А
-
Функционал. назначение/применение
EF000030
Механический переключатель
EV005729
Управляющее напряжение 1
EF002952
230...230 В
-
Тип управляющего напряжения 1
EF002954
AC (перемен.)
EV000460
Частота управляющего напряжения 1
EF002956
50...50 Гц
-
Напряжение питания
EF004127
250...250 В
-
Макс. мощность ламп накаливания
EF004952
2900 Вт
-
Возможность ручного управления
EF005881
Нет
-
Макс. мощность люминесц. ламп
EF004971
2900 ВА
-
Макс. мощность люминесц. ламп (параллельно компенсир.)
EF004973
2900 ВА
-
Макс. коммутируем. ток при cos Ф = 0,6
EF004920
2900 А
-
