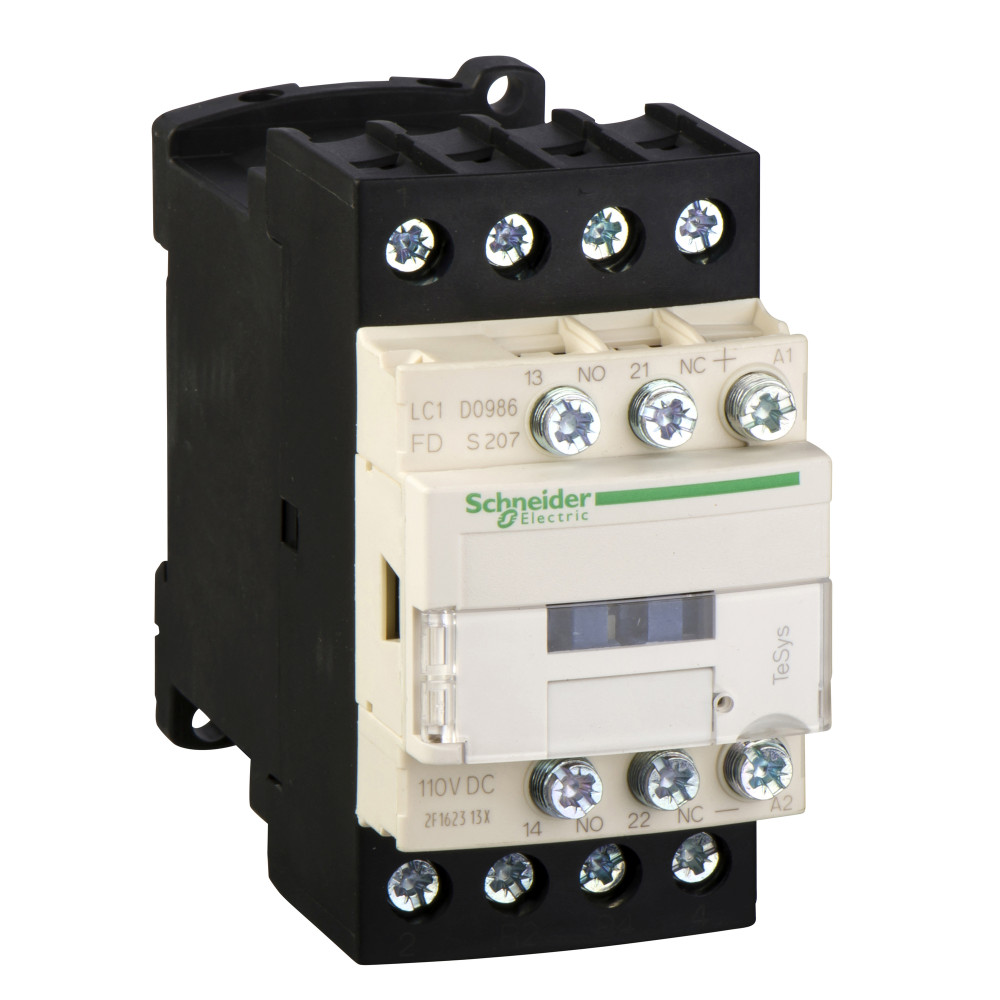

Контактор Schneider Electric TeSys D LC1D0986FDS207 20А 110В DC – надежный четырехполюсный аппарат с конфигурацией контактов 2НО+2НЗ и встроенным ограничителем перенапряжений S207 для коммутации резистивных нагрузок (категория AC-1) до 20А, предназначенный для управления нагревательными элементами, осветительными нагрузками и другим промышленным оборудованием в системах автоматизации, насосных станциях, вентиляционных установках и распределительных шкафах.
Почему стоит выбрать LC1D0986FDS207? Модель LC1D0986FDS207 серии TeSys D представляет собой высоконадежный контактор на номинальный ток 20 А в категории AC-1, разработанный специально для промышленных условий эксплуатации. Данный аппарат предлагает улучшенные характеристики коммутационной износостойкости, компактные габариты и удобство монтажа. Он оснащен катушкой управления на 110 В постоянного тока с встроенным ограничителем S207, защищающим управляющую цепь от перенапряжений. Конфигурация 2НО+2НЗ расширяет функциональность. Благодаря высокой механической износостойкости (до 10 млн циклов), контактор является идеальным выбором для интенсивных режимов работы.
Технические характеристики Номинальный ток (AC-1): 20 А Напряжение катушки: 110 В DC Главные контакты: 2НО + 2НЗ Особенность: ограничитель S207 Степень защиты: IP20 Рабочая температура: –40…+60 °C Механическая износостойкость: до 10 млн циклов Монтаж: DIN-рейка 35 мм или винтовое крепление Габариты (Ш×В×Г): 45 × 77 × 86 мм Вес нетто: 0.415 кг
Ключевые особенности • Встроенный ограничитель S207 – защита от перенапряжений. • Конфигурация контактов 2НО+2НЗ. • Категория AC-1 для резистивных нагрузок. • Высокий коммутационный ресурс – до 10 млн циклов. • Универсальный монтаж – DIN-рейка или винтовое крепление. • Широкая совместимость с аксессуарами TeSys D.
Для каких задач идеально подходит LC1D0986FDS207? • Коммутация нагревательных элементов и освещения • Распределительные щиты и шкафы автоматики
Преимущества для вашего бизнеса ✅ Надежность – до 10 млн циклов, компоненты Schneider Electric. ✅ Безопасность – встроенный ограничитель S207. ✅ Компактность – экономия места в шкафу. ✅ Простота монтажа – универсальный крепеж. ✅ Сертификаты – IEC 60947-4-1, UL, CSA, CCC, ГОСТ.
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
TeSys D - Контакторы < 150A
Тип продукта:
контактор
Ширина (без упаковки):
45 мм
Глубина (без упаковки):
99 мм
Наименование продукта:
TeSys D
Описание полюсов:
4P
Напряжение цепи управления:
110 В постоянный ток
Конфигурация главных контактов:
2 Н.О. + 2 Н.З.
Вспомогательные контакты:
1 Н.О. + 1 Н.З.
Дополнительные характеристики
[ie] номинальный рабочий ток:
9 А 60 °C) в
[ui] номинальное напряжение изоляции:
силовая цепь: 690 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с МЭК 60947-1
Соединения – клеммы:
цепь управления: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм) силовая цепь: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм)
Механическая износостойкость:
30 млн. циклов
Электрическая износостойкость:
0.6 млн. циклов 20 А AC-1 при Ue
[up] номинальное импульсное выдерживаемое напряжение:
6 кВ в соответствии с МЭК 60947
[icw] номинальный кратковременно допустимый ток:
100 А - 1 с для цепь сигнализации 120 А - 500 мс для цепь сигнализации 140 А - 100 мс для цепь сигнализации 105 А в
Потребляемая мощность при удержании, вт:
5.4-5.4 Вт в 20 °C
Условия эксплуатации
Огнестойкость:
V0 в соответствии с UL 94 850 °C в соответствии с МЭК 60695-2-1
Рабочая температура окружающей среды:
-40-70 °C
Категория перенапряжения:
III
Сертификация:
МЭК CCC EAC UA TR
Свойство (ETIM FEATURE)
Код свойства
Значение свойства (ETIM VALUE)
Код значения
Серия
TeSys
-
Модульное исполнение
EF001126
Да
-
Стандарты
EN/IEC 60947-4-1 EN/IEC 60947-5-1 EN 45545 R22 HL3 EN 45545 R26 HL3 DIN 5510-2
-
Категория применения
AC-1
-
Номин. напряжение питания цепи управления Us постоян. тока DC
EF003980
110...110 В
-
Тип напряжения управления
EF008242
DC (постоян.)
EV000461
Тип подключения силовой электрич. цепи
EF006819
Прочее
EV000154
