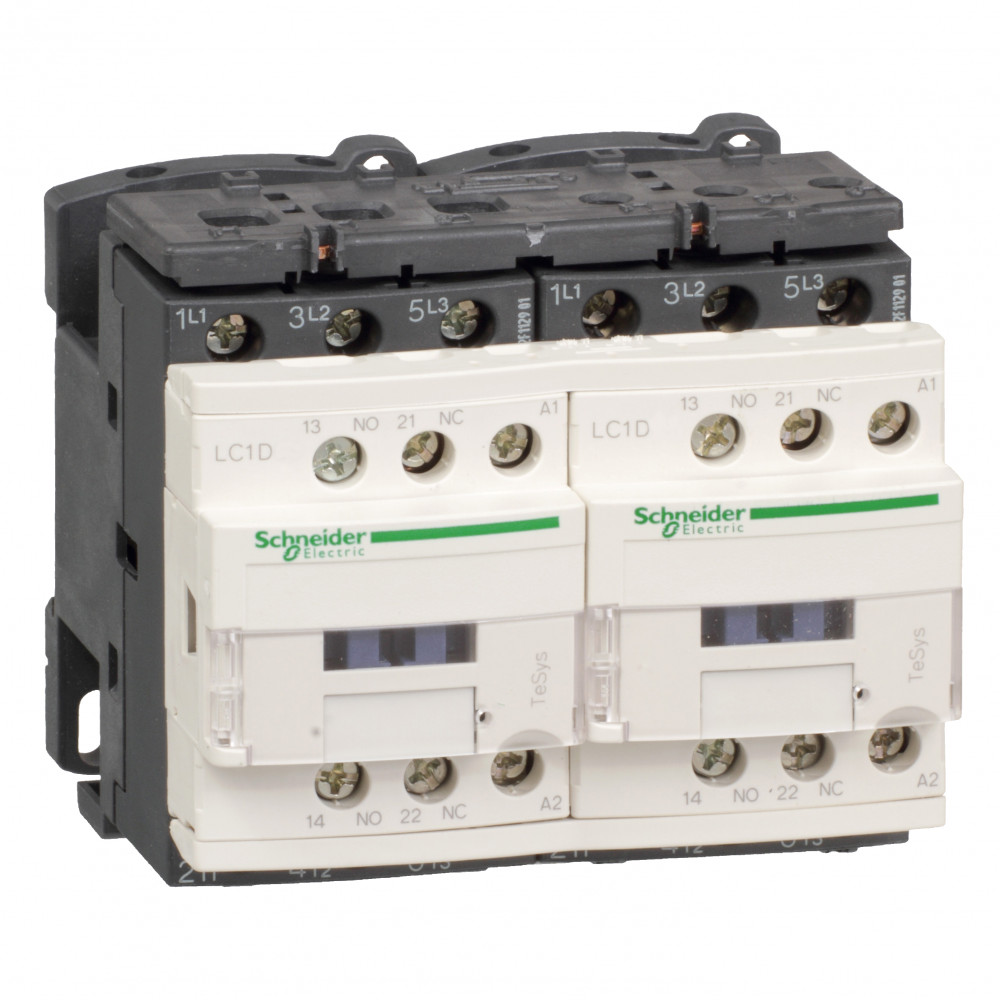

Реверсивный контактор Schneider Electric LC2D12BDV (12А 3P, катушка 24В DC)

Реверсивный контактор Schneider Electric TeSys D LC2D12BDV 12А 24V DC – компактное решение для управления асинхронными двигателями мощностью до 5.5 кВт с механической блокировкой и встроенными вспомогательными контактами, обеспечивающее безопасное реверсирование в системах автоматизации, лифтовом оборудовании, насосных станциях и конвейерных линиях.

Почему стоит выбрать LC2D12BDV?
Модель LC2D12BDV серии TeSys D представляет собой готовый двухконтакторный реверсивный блок с механической и электрической блокировкой, разработанный специально для коммутации трехфазных двигателей в приводах, требующих частого изменения направления вращения. Данный аппарат предлагает повышенную надежность и безопасность в компактном корпусе шириной всего 90 мм. Он оснащен встроенными вспомогательными контактами 1НО+1НЗ для цепей сигнализации и внешней блокировки. Благодаря катушке управления на 24 В постоянного тока со встроенным варистором, контактор обеспечивает безударную работу и защищает управляющую электронику (ПЛК) от импульсных перенапряжений. Механическая износостойкость достигает 30 миллионов циклов, что гарантирует долгий срок службы даже в самых интенсивных режимах работы.

Технические характеристики
Параметр Значение
Номинальный ток (AC-3) 12 А
Мощность двигателя (400 В) 5.5 кВт
Мощность двигателя (230 В) 3 кВт
Напряжение катушки управления 24 В постоянного тока (DC)
Главные контакты 3 нормально разомкнутых (3НО)
Вспомогательные контакты 1 НО + 1 НЗ (встроенные)
Степень защиты IP20
Рабочая температура –40…+60 °C
Механическая износостойкость до 30 млн циклов
Электрическая износостойкость (AC-3) до 2 млн циклов
Монтаж DIN-рейка (35 мм) или винтовое крепление
Габариты (Ш×В×Г) 90 × 77 × 95 мм
Вес нетто 1.017 кг

Ключевые особенности
• Встроенная механическая блокировка – исключает одновременное замыкание контакторов «Вперед» и «Назад», предотвращая короткое замыкание в силовой цепи даже при ошибочных командах.
• Встроенный варистор – подавляет выбросы ЭДС самоиндукции при отключении катушки, защищая выходы контроллера и продлевая срок службы оборудования.
• Компактное модульное исполнение – ширина 90 мм позволяет экономить до 30% места в шкафу управления по сравнению с раздельными контакторами.
• Универсальный монтаж – возможность установки как на стандартную DIN-рейку, так и на панель с помощью винтов.
• Встроенные вспомогательные контакты – исключают необходимость покупки дополнительных блок-контактов, снижая стоимость и время монтажа.

Для каких задач идеально подходит LC2D12BDV?
• Лифтовое и крановое оборудование (тельферы, тали, подъемники)
• Конвейерные линии и рольганги (реверсивные приводы)
• Насосные станции и вентиляционные установки
• Приводы ворот, шлагбаумов и рольставней
• Станкостроение (фрезерные, токарные и сверлильные станки)
• Упаковочное и фасовочное оборудование

Преимущества для вашего бизнеса
✅ Надежность – ресурс механической износостойкости до 30 млн циклов, компоненты Schneider Electric с мировым качеством.
✅ Безопасность – механическая блокировка исключает аварийные режимы, встроенный варистор защищает управляющую электронику.
✅ Компактность – ширина 90 мм, экономия места в распределительном шкафу и упрощение компоновки.
✅ Простота монтажа – универсальный крепеж, предварительно подготовленные клеммы и понятная маркировка.
✅ Международные сертификаты – соответствие стандартам IEC 60947-4-1, UL 508, CSA, CCC, ГОСТ.
