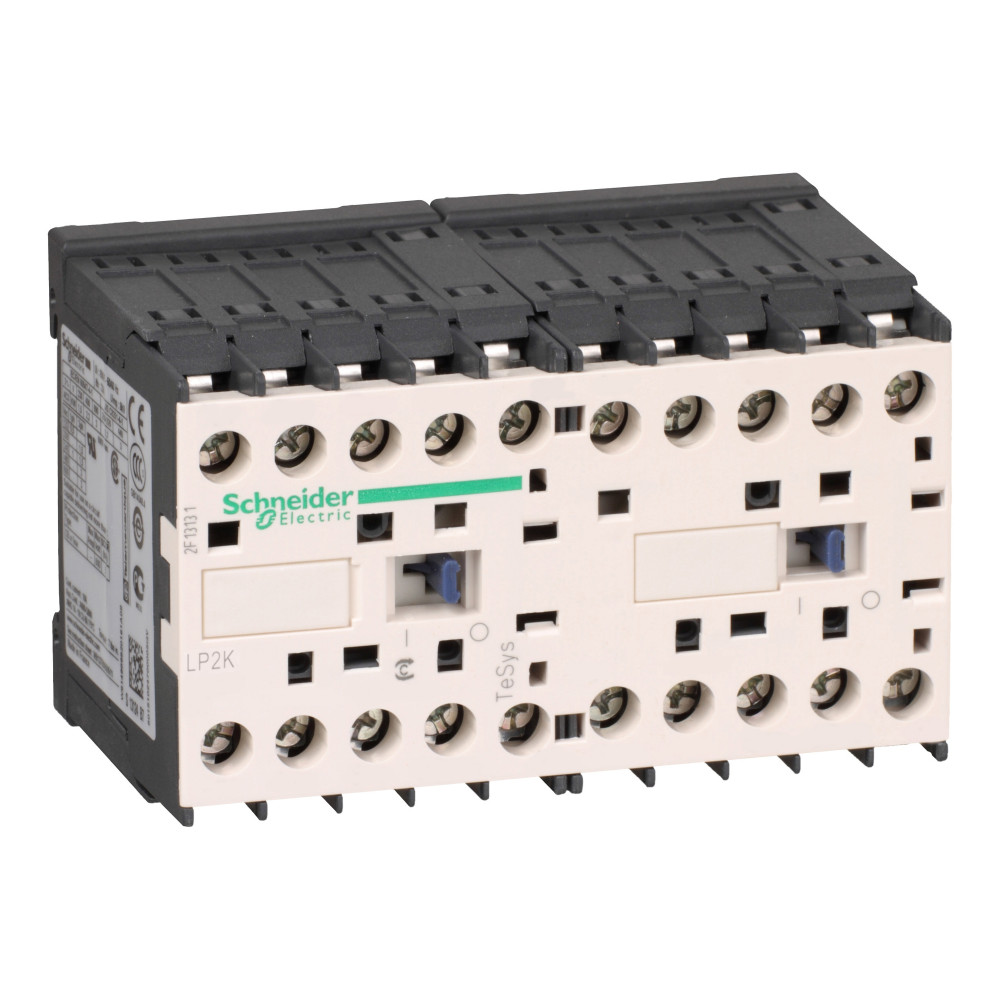

КОНТАКТОР РЕВЕРС. K 3P, 9 A, НО, 24V DС, МОНТАЖ НА ПЕЧАТНУЮ ПЛАТУ,
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
TeSys K - Мини контакторы < 16A
Тип продукта:
реверсивный контактор
Ширина (без упаковки):
90 мм
Глубина (без упаковки):
57 мм
Наименование продукта:
TeSys K
Описание полюсов:
3P
Область применения:
управлене освещением
Напряжение цепи управления:
24 В постоянный ток
Конфигурация главных контактов:
3 Н.О.
Вспомогательные контакты:
1 Н.О.
Дополнительные характеристики
[ie] номинальный рабочий ток:
20 А 50 °C) в
Комплектация изделия:
предварительно собранный с силовой сборной шиной реверсирования
[ui] номинальное напряжение изоляции:
силовая цепь: 600 В в соответствии с UL 508 силовая цепь: 690 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с IEC 60947-5-1 цепь сигнализации: 600 В в соответствии с UL 508 силовая цепь: 600 В в соответствии с CSA C22.2 № 14 цепь сигнализации: 600 В в соответствии с CSA C22.2 № 14
[ue] номинальное рабочее напряжение:
силовая цепь: 690 V Переменный ток 50/60 Гц цепь сигнализации:
Монтажная опора:
рейка монтаж на панель
Код совместимости:
LP2K
Соединения – клеммы:
выводы под пайку - сечение шины: 1,5 x 0,9 мм
Механическая износостойкость:
5 млн. циклов
Электрическая износостойкость:
0.18 млн. циклов 20 А AC-1 при Ue
[icw] номинальный кратковременно допустимый ток:
90 А в
Потребляемая мощность при удержании, вт:
3-3 Вт в 20 °C
Тип блокировки:
механический
Условия эксплуатации
Огнестойкость:
V1 в соответствии с UL 94 требование 2 в соответствии с NF F 16-101 требование 2 в соответствии с NF F 16-102
Рабочая температура окружающей среды:
-25-50 °C
Категория перенапряжения:
III
Теплоотдача:
3-3 Вт
Свойство (ETIM FEATURE)
Код свойства
Значение свойства (ETIM VALUE)
Код значения
Серия
TeSys
-
Степень защиты (IP)
EF005474
IP20
EV006405
Стандарты
VDE 0660 BS 5424 МЭК 60947 NF C 63-110
-
Категория применения
AC-4 AC-1 AC-3
-
Номин. напряжение питания цепи управления Us постоян. тока DC
EF003980
24...24 В
-
Тип напряжения управления
EF008242
DC (постоян.)
EV000461
Функционал. назначение/применение
EF000030
Реверсивный контактор
EV003958
Тип подключения силовой электрич. цепи
EF006819
Присоединение к печатной плате
EV003963
