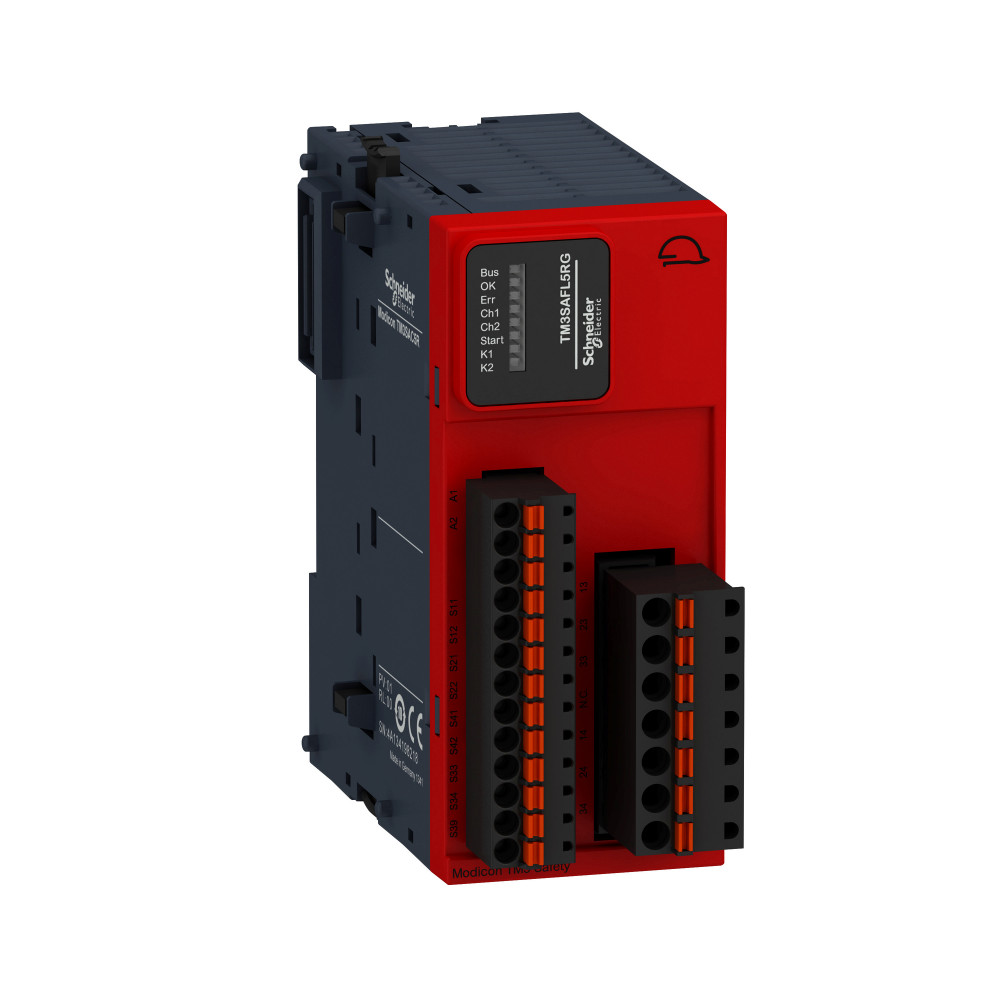

TM3SAFL5RG — safety-модуль бренда Schneider Electric из серии Modicon TM3.
Что важно по модели Конфигурация модуль безопасности, 24 В DC позволяет применять изделие в проектах, где важны совместимость, удобство внедрения и прогнозируемая работа оборудования.
Подходящие задачи • safety-контуры оборудования • машины с требованиями по безопасной остановке • участки с контролем защитных цепей
Технические характеристики Серия: Modicon TM3 Артикул: TM3SAFL5RG Тип оборудования: safety-модуль Исполнение/параметры: модуль безопасности, 24 В DC
Почему выбирают • помогает унифицировать номенклатуру проекта • удобен для OEM-сборок и плановой модернизации • ускоряет подбор совместимых компонентов
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
ПЛК Modicon M2xx
Тип продукта:
защитный модуль
Ширина (без упаковки):
43.7 мм
Глубина (без упаковки):
73 мм
Отключающая способность:
360 В·А удержание AC-15 B300 релейный выход 3600 В·А бросок AC-15 B300 релейный выход 4 А 24 В 50 мс DC-13 релейный выход
Напряжение цепи управления:
24 В пост. ток
Дополнительные характеристики
Маркировка:
RCM REACH UL CSA EAC CE TÜV EFUP 10
[ui] номинальное напряжение изоляции:
300 В (степень загрязнения 2) в соответствии с МЭК 60647-5-1
Монтажная опора:
top hat type TH35-7.5 рейка в соответствии с IEC 60715 top hat type TH35-15 рейка в соответствии с IEC 60715 настенный монтаж с использованием зажимов
Соединения – клеммы:
пружинные клеммы, передвижной клеммный блок 1 x 0,2...1 x 2,5 мм² Гибкий Без наконечника 13-14, 23-24, 33-34 пружинные клеммы, передвижной клеммный блок 1 x 0,2...1 x 2,5 мм² жесткий кабель Без наконечника 13-14, 23-24, 33-34 пружинные клеммы, передвижной клеммный блок 1 x 0,25...1 x 2,5 мм² Гибкий с кабельным наконечником, с окантовкой 13-14, 23-24, 33-34 пружинные клеммы, передвижной клеммный блок 1 x 0,25...1 x 2,5 мм² Гибкий с кабельным наконечником, без окантовки 13-14, 23-24, 33-34 пружинные клеммы, передвижной клеммный блок 2 x 0,5...2 x 1,5 мм² Гибкий с кабельным наконечником, с двойной окантовкой 13-14, 23-24, 33-34 пружинные клеммы, передвижной клеммный блок 1 x 0,14...1 x 1,5 мм² Гибкий Без наконечника другие клеммы пружинные клеммы, передвижной клеммный блок 1 x 0,14...1 x 1,5 мм² жесткий кабель Без наконечника другие клеммы пружинные клеммы, передвижной клеммный блок 1 x 0,25...1 x 0,5 мм² Гибкий с кабельным наконечником, с окантовкой другие клеммы пружинные клеммы, передвижной клеммный блок 1 x 0,25...1 x 1,5 мм² Гибкий с кабельным наконечником, без окантовки другие клеммы
[up] номинальное импульсное выдерживаемое напряжение:
4 кВ категория перенапряжения III в соответствии с МЭК 60647-5-1
Совместимость продукта:
защитные световые завесы в соответствии с EN/МЭК 61496-1 (тип 4)
Выходное напряжение:
10 В релейный выход
Потребляемый ток:
100 мА в 24 В пост. ток внешнее питание
Максимальная длина кабеля между устройствами:
30 м
Тип выхода:
мгновенное размыкание реле, 3 Н.О. цепь(и), беспотенциальное
Условия эксплуатации
Высота над уровнем моря:
0...2000 м
Электромагнитная совместимость:
испытание стойкости к с электролитическому разряду - контрольный уровень: 8 кВ (выброс воздуха) в соответствии с EN/IEC 61000-4-2 испытание стойкости к с электролитическому разряду - контрольный уровень: 6 кВ (разряд при контакте) в соответствии с EN/IEC 61000-4-2 восприимчивость к электромагнитным полям - контрольный уровень: 10 V/m (80 МГц…1 ГГц) в соответствии с EN/IEC 61000-4-3 восприимчивость к электромагнитным полям - контрольный уровень: 3 В/м (1.4 ГГц...2 ГГц) в соответствии с EN/IEC 61000-4-3 восприимчивость к электромагнитным полям - контрольный уровень: 1 В/м (2 ГГц...3 ГГц) в соответствии с EN/IEC 61000-4-3 электромагнитное поле промышленной частоты - контрольный уровень: 30 A/м (50...60 Гц) в соответствии с EN/IEC 61000-4-8 испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: 3 кВ (линии питания (пост)) в соответствии с EN/IEC 61000-4-4 испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: 2 kV (Вх/Вых) в соответствии с EN/IEC 61000-4-4 тест на стойкость к импульсному перенапряжению 1,2/50 мкс - контрольный уровень: 1 кВ (линии питания (пост)) в соответствии с EN/IEC 61000-4-5 наведенные РЧ помехи - контрольный уровень: 10 V (0,15...80 МГц) в соответствии с EN/IEC 61000-4-6 излучение - контрольный уровень: 40 дБмкВ/м (24 В)класс A в соответствии с EN 55011 излучение - контрольный уровень: 47 дБмкВ/м (24 В)класс A в соответствии с EN 55011
Свойство (ETIM FEATURE)
Код свойства
Значение свойства (ETIM VALUE)
Код значения
Серия
OEM ПЛК Modicon
-
Ширина
EF000008
43.7 мм
-
Модель/исполнение
EF000010
Прочее
EV000154
Высота
EF000040
94 мм
-
Глубина
EF000049
73 мм
-
Возможность монтажа на рейку
EF003972
Нет
-
Уровень исполнения согл. EN ISO 13849-1
EF007399
Уровень D
EV010981
Тип подключения
EF003961
Соединение с пружинным зажимом
EV005752
Категория согл. EN 954-1
EF006782
Нет (без)
EV000494
Сертифицировано по IEC 61508
EF009889
2
EV000600
Со съемными клеммами
EF003340
Да
-
Стандарты
EN 60204-1 EN 1088/ISO 14119 EN/ISO 13850 EN/IEC 60947-1 EN/IEC 60947-5-1
-
Номин. напряжение питания цепи управления Us постоян. тока DC
EF003980
24...24 В
-
Тип напряжения управления
EF008242
DC (постоян.)
EV000461
Задержка выключения
EF001129
0.04...0.04 мин
-
