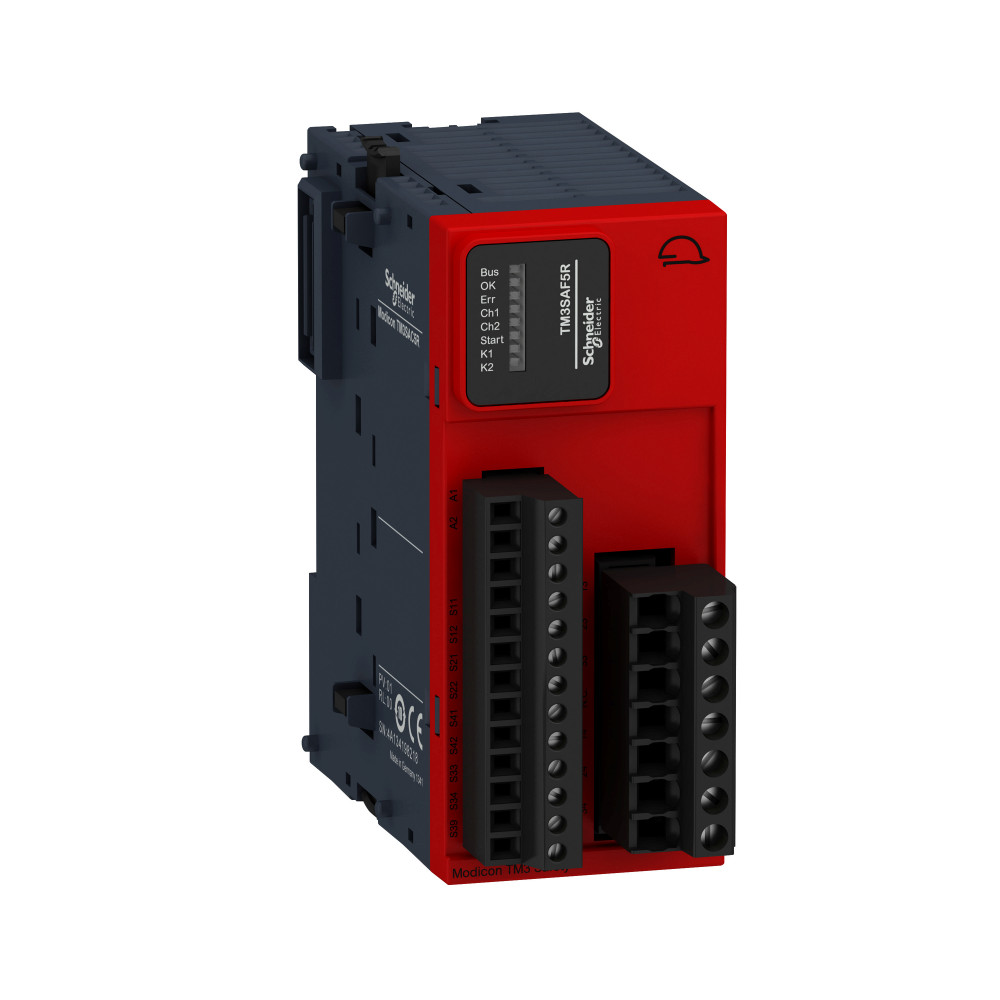

TM3SAF5R представляет собой safety-модуль Schneider Electric, ориентированный на стабильную работу в составе промышленной системы.
Ключевые свойства Конфигурация модуль безопасности, 24 В DC позволяет применять изделие в проектах, где важны совместимость, удобство внедрения и прогнозируемая работа оборудования.
Подходящие задачи • safety-контуры оборудования • машины с требованиями по безопасной остановке • участки с контролем защитных цепей
Технические характеристики Серия: Modicon TM3 Артикул: TM3SAF5R Тип оборудования: safety-модуль Исполнение/параметры: модуль безопасности, 24 В DC
Преимущества для закупки • сокращает время на спецификацию и замену • упрощает комплектацию шкафа управления • ускоряет подбор совместимых компонентов
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
ПЛК Modicon M2xx
Тип продукта:
защитный модуль
Ширина (без упаковки):
43.7 мм
Глубина (без упаковки):
73 мм
Отключающая способность:
360 В·А удержание AC-15 B300 релейный выход 3600 В·А бросок AC-15 B300 релейный выход 4 А 24 В 50 мс DC-13 релейный выход
Напряжение цепи управления:
24 V пост. ток
Дополнительные характеристики
Маркировка:
REACH CE UL EFUP 10 EAC RCM TÜV CSA
[ui] номинальное напряжение изоляции:
300 В (степень загрязнения 2) в соответствии с МЭК 60647-5-1
Монтажная опора:
top hat type TH35-7.5 рейка в соответствии с IEC 60715 top hat type TH35-15 рейка в соответствии с IEC 60715 настенный монтаж с использованием зажимов
Соединения – клеммы:
зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,2...1 x 2,5 мм² гибкий без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,14...1 x 1,5 мм² жесткий кабель без наконечника другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 0,5 мм² гибкий с кабельным наконечником, с окантовкой другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 1,5 мм² гибкий с кабельным наконечником, без окантовки другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,14...2 x 0,25 мм² гибкий без наконечника другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,14...2 x 0,75 мм² жесткий кабель без наконечника другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,25...2 x 0,34 мм² гибкий с кабельным наконечником, без окантовки другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,5 мм² гибкий с кабельным наконечником, с двойной окантовкой другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,2...1 x 2,5 мм² жесткий кабель без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 2,5 мм² гибкий с кабельным наконечником, с окантовкой 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 2,5 мм² гибкий с кабельным наконечником, без окантовки 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,2...2 x 1,5 мм² гибкий без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,2...2 x 1,5 мм² жесткий кабель без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,25...2 x 1 мм² гибкий с кабельным наконечником, без окантовки 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,5...2 x 1,5 мм² гибкий с кабельным наконечником, с двойной окантовкой 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,14...1 x 1,5 мм² гибкий без наконечника другие клеммы
[up] номинальное импульсное выдерживаемое напряжение:
4 кВ категория перенапряжения III в соответствии с МЭК 60647-5-1
Выходное напряжение:
10 V релейный выход
Потребляемый ток:
100 мА в 24 В пост. ток внешнее питание
Максимальная длина кабеля между устройствами:
30 м
Тип выхода:
мгновенное размыкание реле, 3 Н.О. цепь(и), беспотенциальное
Условия эксплуатации
Высота над уровнем моря:
0...2000 м
Электромагнитная совместимость:
испытание стойкости к с электролитическому разряду - контрольный уровень: 8 кВ (выброс воздуха) в соответствии с EN/IEC 61000-4-2 наведенные РЧ помехи - контрольный уровень: 10 V (0,15...80 МГц) в соответствии с EN/IEC 61000-4-6 излучение - контрольный уровень: 40 дБмкВ/м (24 В)класс A в соответствии с EN 55011 излучение - контрольный уровень: 47 дБмкВ/м (24 В)класс A в соответствии с EN 55011 испытание стойкости к с электролитическому разряду - контрольный уровень: 6 кВ (разряд при контакте) в соответствии с EN/IEC 61000-4-2 восприимчивость к электромагнитным полям - контрольный уровень: 10 V/m (80 МГц…1 ГГц) в соответствии с EN/IEC 61000-4-3 восприимчивость к электромагнитным полям - контрольный уровень: 3 В/м (1.4 ГГц...2 ГГц) в соответствии с EN/IEC 61000-4-3 восприимчивость к электромагнитным полям - контрольный уровень: 1 В/м (2 ГГц...3 ГГц) в соответствии с EN/IEC 61000-4-3 электромагнитное поле промышленной частоты - контрольный уровень: 30 A/м (50...60 Гц) в соответствии с EN/IEC 61000-4-8 испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: 3 кВ (линии питания (пост)) в соответствии с EN/IEC 61000-4-4 испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: 2 kV (Вх/Вых) в соответствии с EN/IEC 61000-4-4 тест на стойкость к импульсному перенапряжению 1,2/50 мкс - контрольный уровень: 1 кВ (линии питания (пост)) в соответствии с EN/IEC 61000-4-5
Экологичность предложения
Директива ec rohs:
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Не содержит особо опасных веществ согласно декларации reach:
да
Номин. напряжение питания цепи управления Us постоян. тока DC
EF003980
24...24 В
-
Тип напряжения управления
EF008242
DC (постоян.)
EV000461
Задержка выключения
EF001129
0.04...0.04 мин
-
