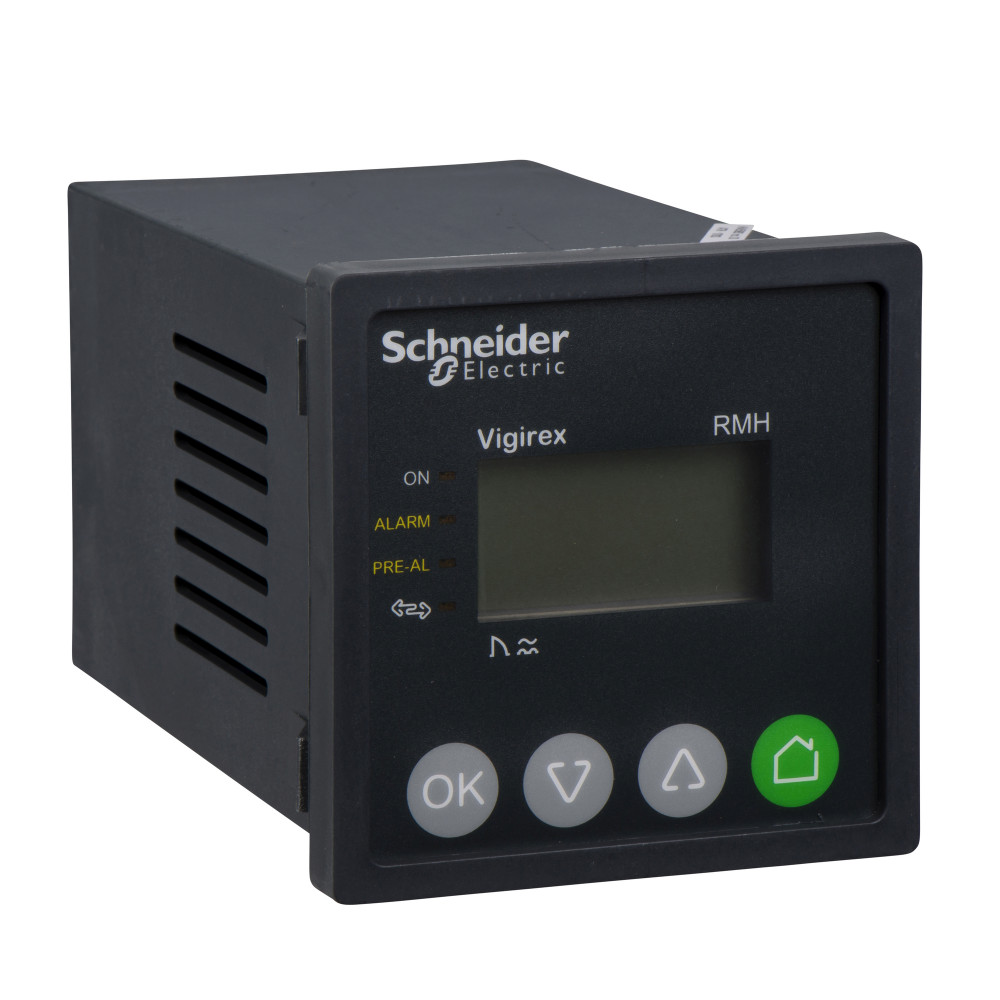

Реле RMH серия Vigirex Schneider Electric, ручным возвратом в исходное положение после устранения повреждения, передачей данных; потр. мощность - 8 ВА, напряжение питания напряжением 220/240 В пер.тока; ширина 8х9 мм, монтаж В вырез передней панели.
Чувствительность 15 мА-30 A, мгновенное срабатывание или с задержкой до 4.5 с.
Предназначено для применения в сетях с системами заземления TN-S, IT, TT.
Измерение тока замыкания на землю встроенным ТТ, диапазон: 20-200 %, точность: +/- 20 %
Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
ISFT/ISFL опции и аксессуары
Тип продукта:
monitoring relay
Ширина (без упаковки):
72 мм
Глубина (без упаковки):
117 мм
Набор вспомогательных контактов:
1 выводное реле с НЗ/НО контактами сигнал тревоги отказобезопасный 1 Н.О. Предварительный аварийный сигнал отказобезопасный
Дополнительные характеристики
Совместимость серий продукта:
Vigirex RMH RM12T multiplexer Vigirex RMH TOA датчик тока утечки на землю Vigirex RMH 0 датчик тока утечки на землю Vigirex RMH L rectangular sensor
[ie] номинальный рабочий ток:
6 А в 24 В переменный ток стандартный AC-12 5 А в 48 V переменный ток стандартный AC-15 2 А в 48 V постоянный ток стандартный DC-12 6 А в 110...130 V переменный ток стандартный AC-12 6 А в 110...130 V переменный ток стандартный AC-13 4 А в 110...130 V переменный ток стандартный AC-14 4 А в 110...130 V переменный ток стандартный AC-15 0.6 А в 110...130 V постоянный ток стандартный DC-12 6 А в 220...240 V переменный ток стандартный AC-12 6 А в 220...240 V переменный ток стандартный AC-13 4 А в 220...240 V переменный ток стандартный AC-14 6 А в 24 В переменный ток стандартный AC-13 4 А в 220...240 V переменный ток стандартный AC-15 0.4 А в 250 V постоянный ток стандартный DC-12 5 А в 380...415 V переменный ток стандартный AC-12 5 А в 24 В переменный ток стандартный AC-14 5 А в 24 В переменный ток стандартный AC-15 6 А в 24 В постоянный ток стандартный DC-12 2 А в 24 В постоянный ток стандартный DC-13 6 А в 48 V переменный ток стандартный AC-12 6 А в 48 V переменный ток стандартный AC-13 5 А в 48 V переменный ток стандартный AC-14
Монтажная опора:
панель
Соединения – клеммы:
цепь аварийной сигнализации: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 блок питания: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 цепь аварийной сигнализации: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 соединение мультиплексора: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 соединение мультиплексора: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 предупредительный сигнал: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 предупредительный сигнал: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 наличие напряжения: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 наличие напряжения: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 блок питания: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12
Система заземления:
TN-S IT TT
Длина зачистки проводов:
цепь аварийной сигнализации: 6 мм соединение мультиплексора: 6 мм предупредительный сигнал: 6 мм наличие напряжения: 6 мм блок питания: 6 мм
Тип настройки:
клавиатура Адрес Modbus
Потребляемая мощность (ва):
8 В·А
Условия эксплуатации
Рабочая температура:
-25-55 °C
Степень защиты ik:
IK07 в соответствии с EN 50102
Электромагнитная совместимость:
наведенные и излучаемые помехи: B в соответствии с CISPR 11 проверка стойкости к наведенным РЧ помехам: 3 в соответствии с IEC 61000-4-6 испытание стойкости к с электролитическому разряду: 4 в соответствии с IEC 61000-4-2 восприимчивость к мощным наведенным помехам: 4 в соответствии с IEC 61000-4-5 восприимчивость к слабым наведенным помехам: 4 в соответствии с IEC 61000-4-4 восприимчивость с помехам: 3 в соответствии с IEC 61000-4-3
Экологичность предложения
Директива ec rohs:
Соответствует
Свойство (ETIM FEATURE)
Код свойства
Значение свойства (ETIM VALUE)
Код значения
Серия
Fupact ISFT/ISFL
-
Ширина
EF000008
72 мм
-
Высота
EF000040
72 мм
-
Глубина
EF000049
117 мм
-
Тип подключения
EF003961
Разъемное (штепсельное) соединение
EV000414
Со съемными клеммами
EF003340
Нет
-
Номин. напряжение питания цепи управления Us AC 50 Гц
EF003978
220...240 В
-
Номин. напряжение питания цепи управления Us AC 60 Гц
EF003979
220...240 В
-
Тип напряжения управления
EF008242
AC (перемен.)
EV000460
Количество переключающих (перекидных) контактов
EF008257
1
-
Функционал. назначение/применение
EF000030
Для сети перемен. тока
EV005827
Номин. частота
EF001663
50...60 Гц
-
Номин. напряжение
EF003977
220...240 В
-
