Переносной кнопочный пост серии Harmony XB5R Schneider Electric; предназначен для установки устройств управления XB5R Ø 22 мм; применение - одна функция; цвет основания корпуса -зелёный (Pantone 355C); цвет крышки - темно-серый (RAL 7016); материал – поликарбонат; степень защиты - IP65/IK03.

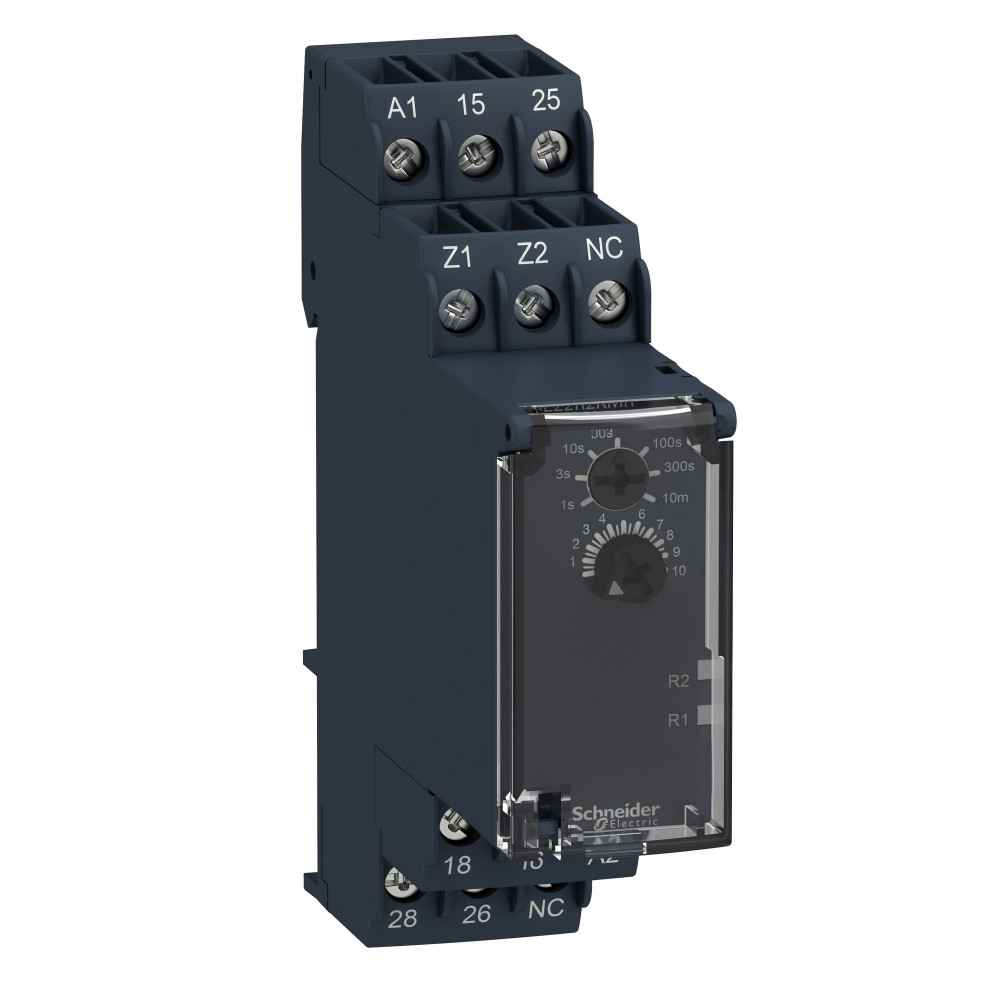

Основные характеристики
Бренд:
Schneider Electric
Сублинейка:
Таймеры
Тип продукта:
модульное реле времени
Ширина (без упаковки):
22.5 мм
Дополнительные характеристики
Монтажная опора:
DIN рейка 35 мм в соответствии с EN/IEC 60715
Соединения – клеммы:
винтовые зажимы, 1 x 0,5...1 x 3,3 мм² (AWG 20...AWG 12) жесткий кабель без наконечника винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель без наконечника винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) гибкий с кабельным наконечником винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий с кабельным наконечником
Тип управления:
поворотная ручка потенциометр внешний
Механическая износостойкость:
10000000 циклы
Электрическая износостойкость:
100000 циклы, 2 А в 24 В, DC-1 100000 циклы, 5 А в 250 V, AC-1
[up] номинальное импульсное выдерживаемое напряжение:
5 кВ для 1.2-50 мкс в соответствии с IEC 60664-1
Диапазон задержки:
10...100 с 0.05...1 с 30...300 с 3...30 с 1...10 мин 1...10 с 0.3...3 с
Светодиодный индикатор состояния:
зеленый светодиодная подсветка (постоянный) для шкала указателя индикации желтый светодиод (постоянный) для выходное реле под напряжением желтый светодиод (постоянный) для питание включено
Стойкость к кратковременным исчезновениям напряжения питания:
10 мс
Условия эксплуатации
Категория перенапряжения:
III в соответствии с IEC 60664-1
Рабочая температура:
-20-60 °C
Электромагнитная совместимость:
тест на стойкость к коммутационным помехам - контрольный уровень: 1 кВ (емкостные клещи связи)уровень 3 в соответствии с IEC 61000-4-4 стойкость к кратковременным исчезновениям и провалам напряжения питания - контрольный уровень: 100 % (20 мс) в соответствии с IEC 61000-4-11 испытание невосприимчивости к импульсным помехам - контрольный уровень: 1 кВ (дифференциальн. режим)уровень 3 в соответствии с IEC 61000-4-5 испытание невосприимчивости к импульсным помехам - контрольный уровень: 2 kV (общий режим)уровень 3 в соответствии с IEC 61000-4-5 электростатический разряд - контрольный уровень: 6 кВ (разряд при контакте)уровень 3 в соответствии с IEC 61000-4-2 электростатический разряд - контрольный уровень: 8 кВ (выброс воздуха)уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам - контрольный уровень: 10 V/m (80 МГц...1 ГГц)уровень 3 в соответствии с IEC 61000-4-3 наведенные РЧ помехи - контрольный уровень: 10 V (0,15...80 МГц)уровень 3 в соответствии с IEC 61000-4-6 коммутационные помехи - контрольный уровень: 2 kV (прямое прикосновение)уровень 3 в соответствии с IEC 61000-4-4 стойкость к кратковременным исчезновениям и провалам напряжения питания - контрольный уровень: 30 % (500 ms) в соответствии с IEC 61000-4-11
Директива ec rohs:
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Свойство (ETIM FEATURE)
Код свойства
Значение свойства (ETIM VALUE)
Код значения
Серия
Компоненты управления
-
Ширина
EF000008
22.5 мм
-
Высота
EF000040
90 мм
-
Глубина
EF000049
73 мм
-
Тип подключения
EF003961
Винтовое соединение
EV000415
Стандарты
IEC 61812-1 UL 508
-
Номин. ток
EF000001
5 А
-
Номин. напряжение питания цепи управления Us AC 50 Гц
EF003978
24...240 В
-
Номин. напряжение питания цепи управления Us AC 60 Гц
EF003979
24...240 В
-
Номин. напряжение питания цепи управления Us постоян. тока DC
EF003980
24...240 В
-
Тип напряжения управления
EF008242
AC/DC (перемен./постоян.)
EV000509
Тип контактов
2 переключающ. контакт с задержкой срабатывания, не содержит кадмий
-
