Область применения:
защита, мониторинг и управление оборудованием распределение
Тип сети:
переменный ток
Соответствие требованиям по изоляции :
да
Дополнительные характеристики
[ie] номинальный рабочий ток:
AC-21B: 160 А переменный ток 50/60 Гц 220/240 В AC-21B: 160 А переменный ток 50/60 Гц 380/415 В AC-21B: 160 А переменный ток 50/60 Гц 440/480 В AC-21B: 160 А переменный ток 50/60 Гц 500 В AC-21B: 160 А переменный ток 50/60 Гц 660/690 В AC-22B: 160 А переменный ток 50/60 Гц 220/240 В AC-22B: 160 А переменный ток 50/60 Гц 380/415 В AC-22B: 160 А переменный ток 50/60 Гц 440/480 В AC-22B: 160 А переменный ток 50/60 Гц 500 В DC-21B: 160 А постоянный ток 220 В 3 полюса последовательно DC-21B: 125 А постоянный ток 440 В 3 полюса последовательно DC-22B: 160 А постоянный ток 220 В 3 полюса последовательно
Исполнение монтажа:
стационарный
[ui] номинальное напряжение изоляции:
1000 В переменный ток 50/60 Гц 1000 В постоянный ток
[ue] номинальное рабочее напряжение:
690 В переменный ток 50/60 Гц 440 В постоянный ток
Монтажная опора:
монтажная плата шины
Код совместимости:
ISFT160
Соединения – клеммы:
винтовой зажим со стороны источника питания 160 А 2.5-95 мм² винтовой зажим верхние 160 А 2.5-95 мм²
Тип управления:
ручка держателя предохранителя
Частота сети:
50/60 Гц
Механическая износостойкость:
1600 циклы
Возможность блокировки:
свинцовая пломба
Электрическая износостойкость:
AC-21B: 200 циклы 690 В переменный ток 50/60 Гц AC-22B: 200 циклы 500 В переменный ток 50/60 Гц AC-23B: 200 циклы 415 В переменный ток 50/60 Гц
[icw] номинальный кратковременно допустимый ток:
5 кА для 1 с
Размер предохранителя:
NH00
Условия эксплуатации
Рабочая температура окружающей среды:
-25-70 °C
Степень ударостойкости ik:
IK07 в соответствии с EN 50102
Свойство (ETIM FEATURE)
Код свойства
Значение свойства (ETIM VALUE)
Код значения

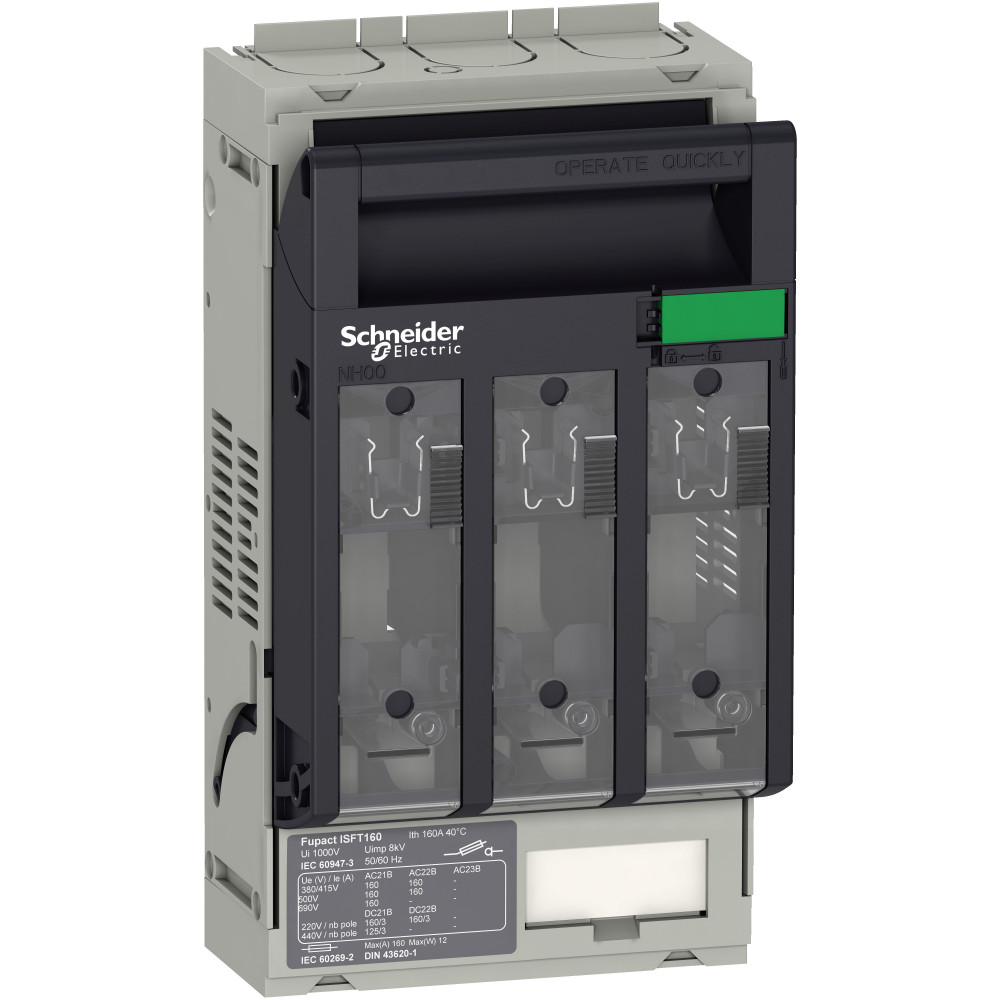

Серия
Fupact ISFT/ISFL
-
Стандарты
EN/МЭК 60947-1 EN/IEC 60947-3
-
Номин. продолжительный ток Iu
EF001389
160 А
-
Количество полюсов
EF001391
3
-
Степень защиты (IP), передняя сторона
EF003118
IP3X
EV006414
Моторный привод встроенный
EF006697
Да
-
Тип подключения силовой электрич. цепи
EF006819
Винтовое соединение
EV000415
Пригоден в качестве устройства аварийной остановки
EF006959
Да
-
Тип элемента управления
EF006976
Прочее
EV000154
Пригоден в качестве главного выключателя
EF006981
Нет
-
Пригоден в качестве предохранительного выключателя
EF006985
Да
-
Номин. кратковременно выдерживаемый ток Icw
EF007050
5 кА
-
Подходит для напольного монтажа
EF007243
Да
-
Макс. допустимое раб. напряжение Ue AC
EF007355
690 В
-
Моторный привод опционально
EF007386
Да
-
Условный номин. ток короткого замыкания Iq
EF001444
80 кА
-
