Воздушные автоматические выключатели Dekraft серии ВА-730 – надёжная защита распределительных сетей

Серия ВА-730 от Dekraft – это низковольтные воздушные автоматические выключатели (АВВГ), предназначенные для защиты и распределения электроэнергии в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 690 В и номинальным током от 630 до 6300 А. Они применяются в ГРЩ, ячейках ВРУ в качестве вводных, секционных и распределительных аппаратов.

В нашем каталоге представлены выключатели ВА-730 в стационарном (на токи до 3200 А) и выкатном (на все номиналы) исполнении. Отключающая способность достигает 120 кА для старших типоразмеров. Выключатели оснащаются электронными блоками управления типа M или H.

Модельный ряд и технические характеристики

• Типоразмеры: ВА-731, ВА-732, ВА-733.
• Номинальные токи:
  • ВА-731: 630–2000 А, Icu = 80 кА (400 В) / 50 кА (690 В).

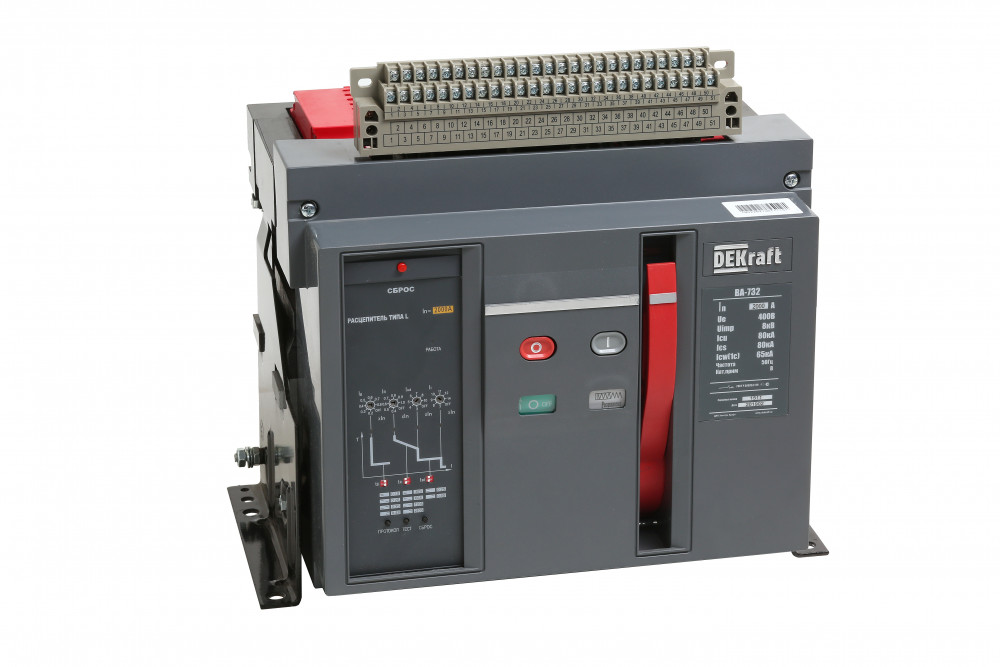

  • ВА-732: 2000–3200 А, Icu = 80 кА (400 В) / 65 кА (690 В).
  • ВА-733: 4000–6300 А, Icu = 120 кА (400 В) / 85 кА (690 В).
• Номинальное рабочее напряжение (Ue): 400/415 В и 660/690 В.
• Номинальное напряжение изоляции (Ui): 1000 В.
• Категория применения: B.
• Способ монтажа: стационарный (до 3200 А) или выкатной.
• Тип расцепителя: M (базовый: L, S, I, G) или H (с расширенными функциями).
• Соответствие стандартам: ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ Р 50030.2-2010 (МЭК 60947-2:2006), ГОСТ 9098-78.
• Производитель: Dekraft (входит в «Систэм Электрик»).

Расшифровка артикулов выключателей ВА-730

Артикулы выключателей серии ВА-730 содержат важную техническую информацию. Понимание структуры кода помогает быстро подобрать нужную модель:

• ВА-730 – базовое обозначение серии воздушных автоматических выключателей.
• Цифра (1, 2 или 3) – типоразмер: 1 – ВА-731 (до 2000 А), 2 – ВА-732 (до 3200 А), 3 – ВА-733 (до 6300 А).
• Номинальный ток (630–6300) – рабочий ток выключателя в Амперах.
• Количество полюсов: 3P или 4P.
• Способ монтажа: стационарный или выкатной.
• Тип расцепителя: M или H.
• Напряжение цепей управления: AC230В, DC220В и др.

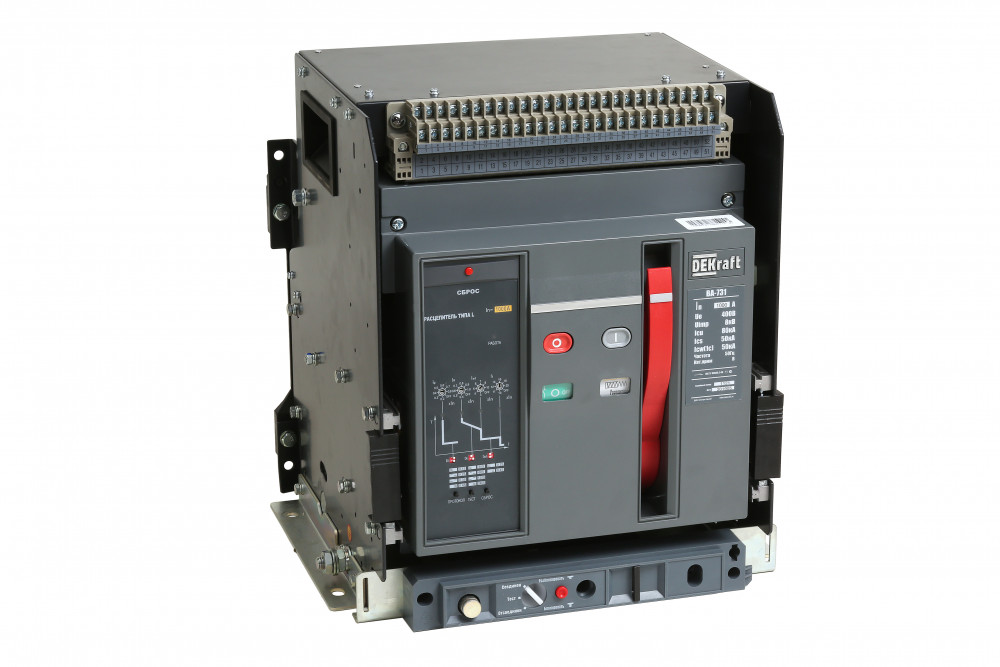

Пример: артикул ВА-731 800А 3P выкатной 80кА расц. L расшифровывается как: выключатель серии ВА-731, на ток 800 А, 3-полюсный, выкатного исполнения, с отключающей способностью 80 кА.

Ключевые особенности выключателей ВА-730

• Широкий диапазон токов – от 630 до 6300 А для различных применений.
• Высокая отключающая способность – до 120 кА для работы в сетях с высокими токами КЗ.
• Два способа монтажа – стационарное и выкатное исполнение.
• Интеллектуальное управление – электронные блоки управления типа M и H.
• Надёжная защита – от перегрузок (L), токов КЗ (S, I) и замыканий на землю (G).
• Возможность мониторинга – расцепитель типа H позволяет осуществлять диспетчеризацию состояния нагрузки.
• Соответствие стандартам – ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ Р 50030.2-2010 (МЭК 60947-2:2006) и ГОСТ 9098-78.

Где применяются выключатели ВА-730?

• Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ).
• Комплектные трансформаторные подстанции (КТП) на низкой стороне.
• Промышленные предприятия – металлургия, машиностроение, химическая промышленность.
• Энергетические объекты – электростанции, подстанции.
• Жилые и административные здания.

Как выбрать выключатель ВА-730?

• По номинальному току – определите максимальный рабочий ток вашей сети и выберите соответствующий типоразмер (ВА-731, ВА-732 или ВА-733).
• По способу монтажа – для новых щитов выбирайте стационарное исполнение, для обслуживаемых – выкатное.
• По количеству полюсов – для трёхфазных сетей достаточно 3P, для четырёхпроводных – 4P.
• По отключающей способности – для сетей с высокими токами КЗ выбирайте модели с показателем 120 кА (ВА-733).
• По типу расцепителя – для базовой защиты подойдёт тип M, для расширенного функционала – тип H.
