Полный обзор системы распределенного ввода-вывода SystemePLC IO200

SystemePLC IO200 – это российская система распределенного ввода-вывода, разработанная компанией Systeme Electric. Она предназначена для сбора, обработки и передачи сигналов управляющему контроллеру по коммуникационной сети[reference:10]. Система построена по модульному принципу и позволяет гибко подбирать необходимое количество и тип сигналов для управления технологическим процессом[reference:11].

Коммуникационные модули

Система IO200 поддерживает семь основных промышленных протоколов связи[reference:12]:

• SM111005 – коммуникационный модуль I/O Profinet

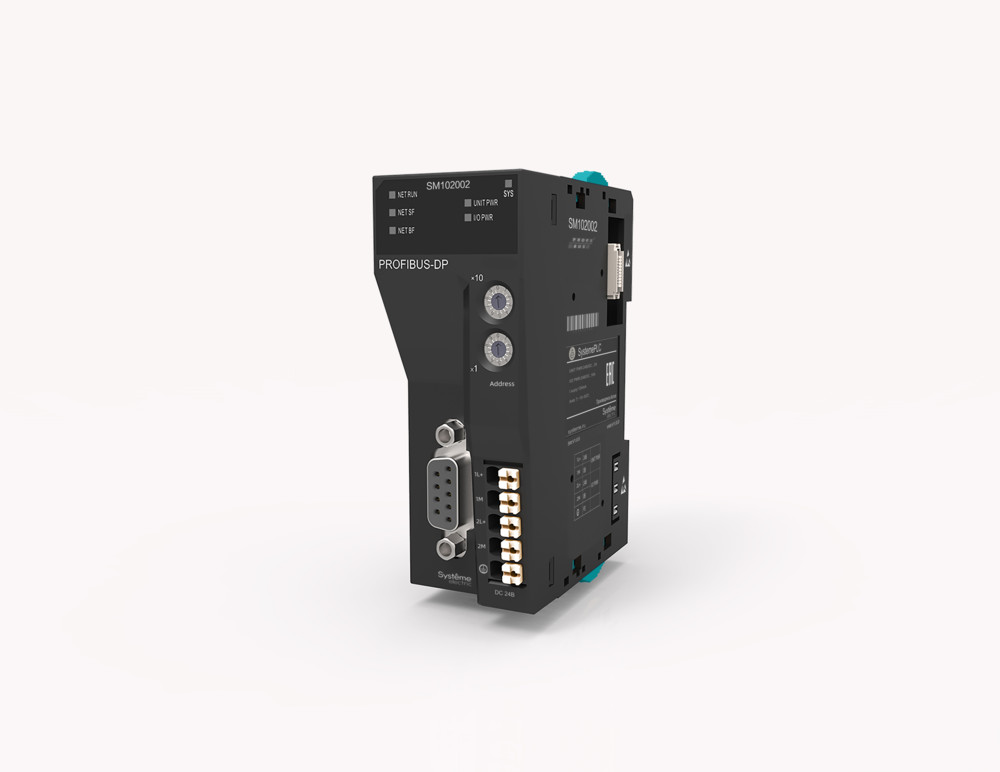

• SM102002 – коммуникационный модуль I/O Profibus DP

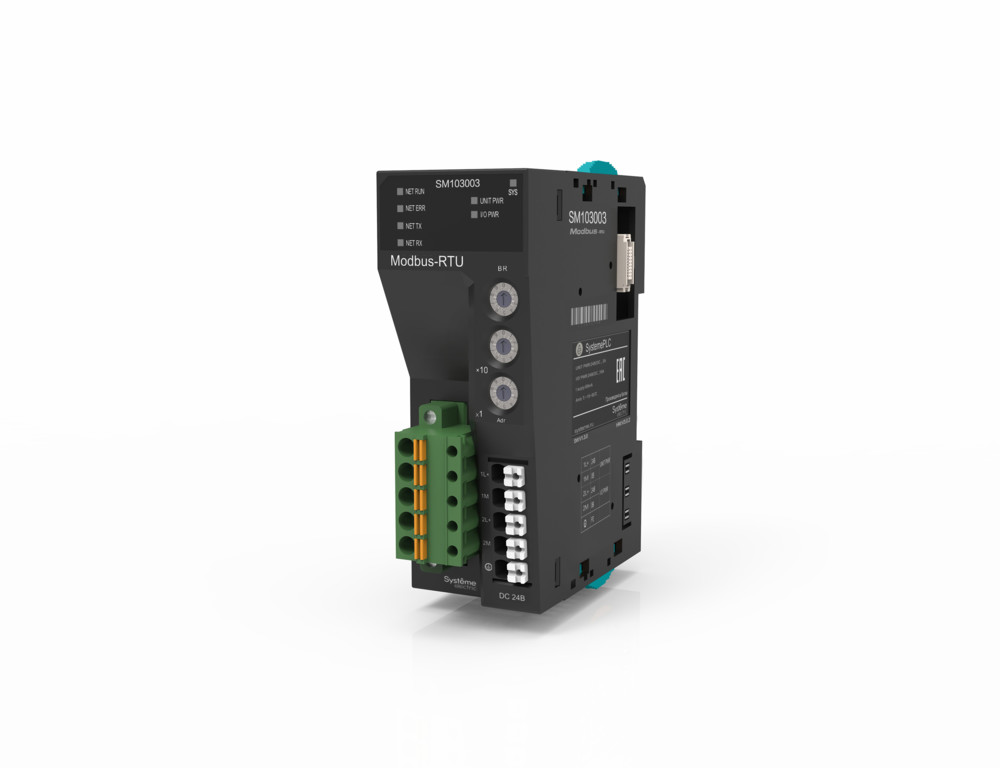

• SM103003 – коммуникационный модуль I/O Modbus RTU

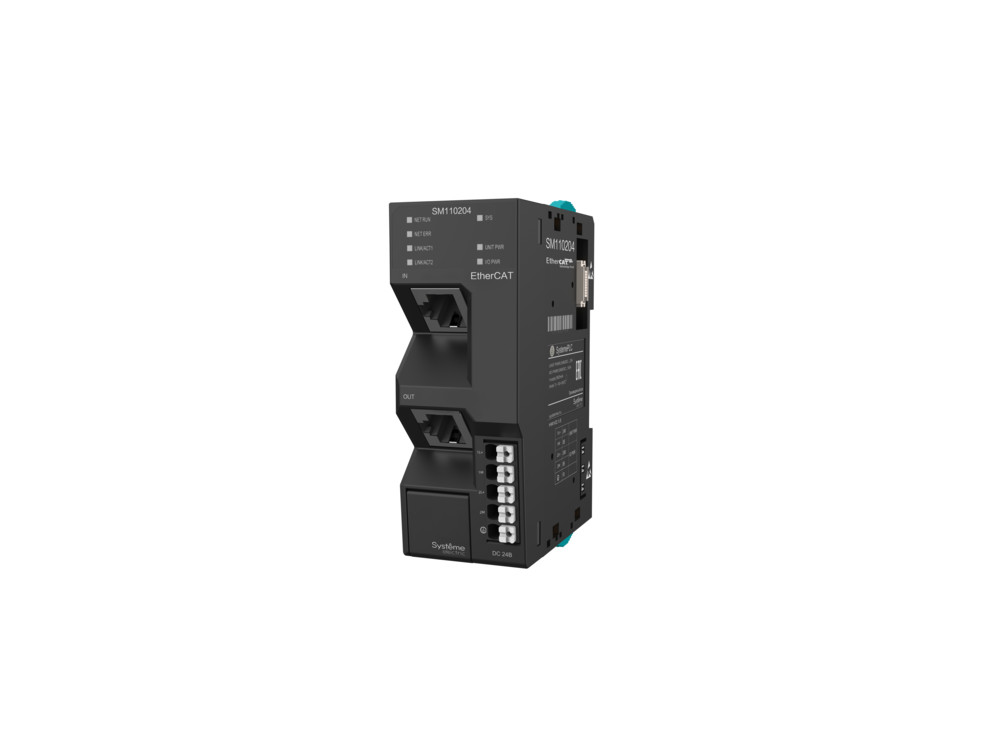

• SM110204 – коммуникационный модуль I/O EtherCAT
• SM112108 – коммуникационный модуль I/O Ethernet IP

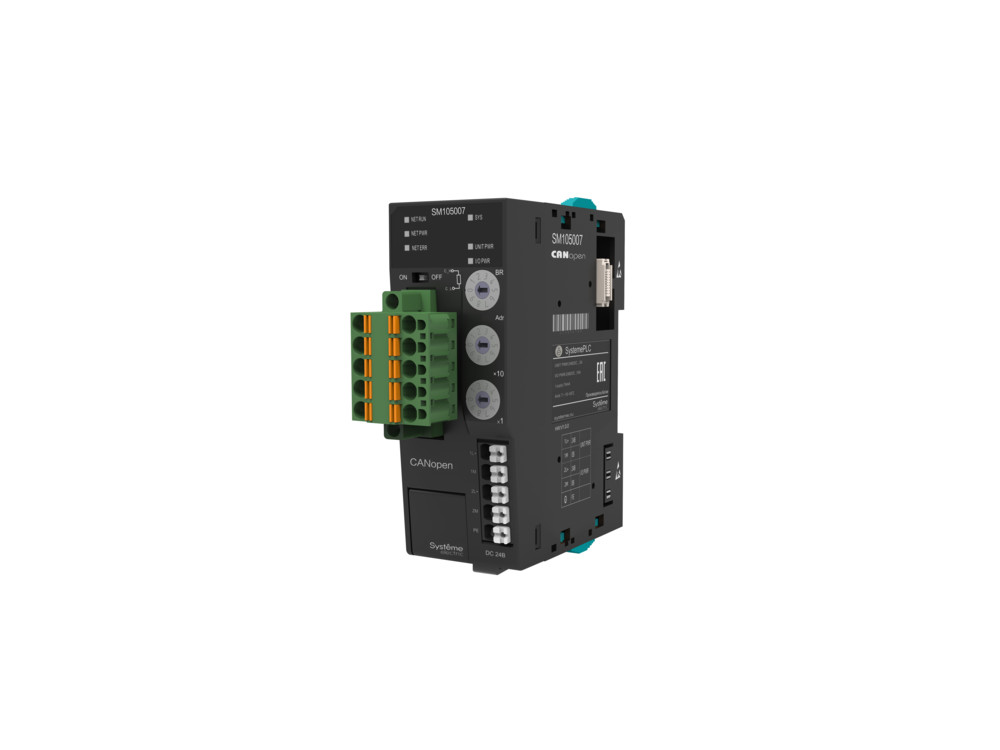

• SM105007 – коммуникационный модуль I/O CANopen

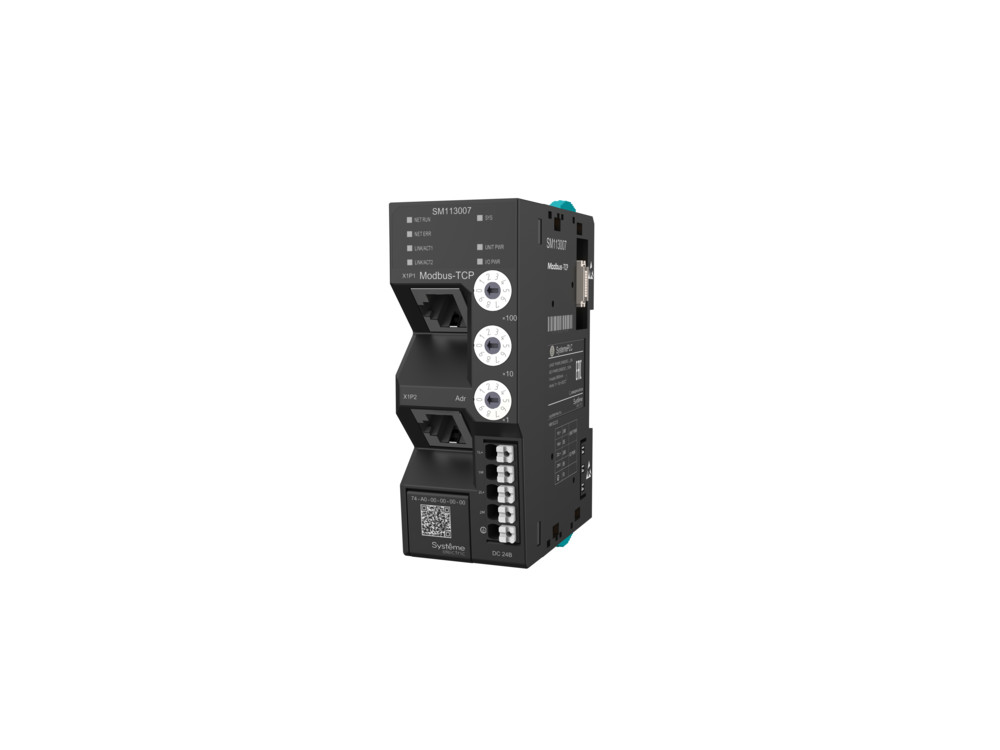

• SM113007 – коммуникационный модуль I/O Modbus TCP

Дискретные модули ввода/вывода

Модули дискретного ввода/вывода PNP-типа[reference:13]:

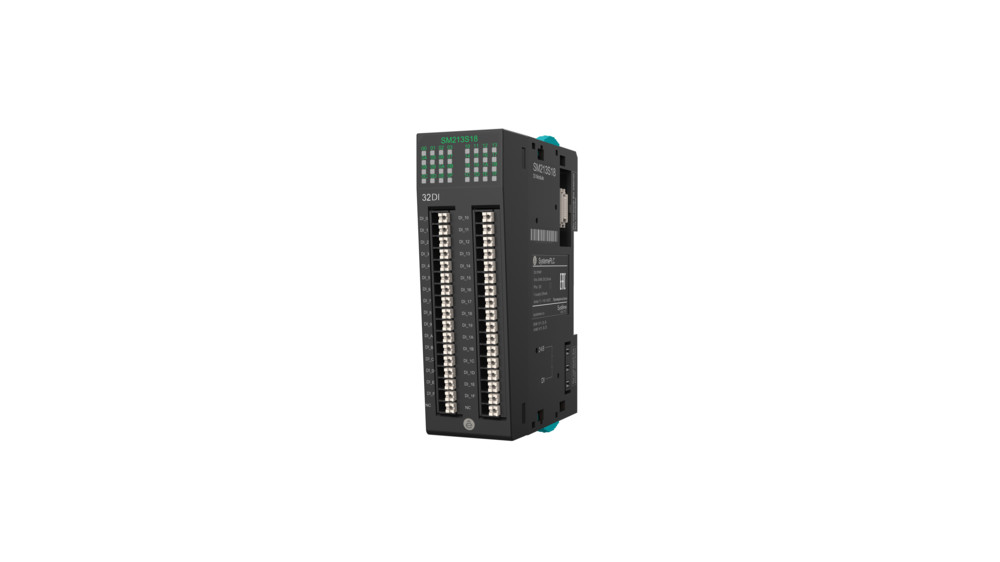

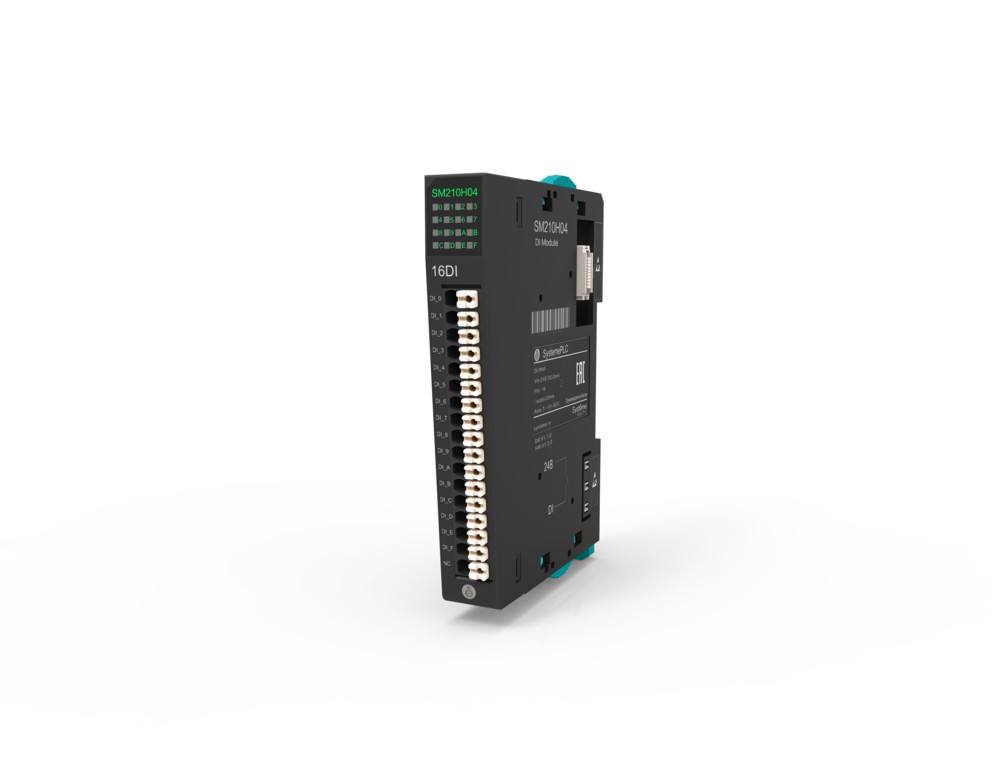

• Входы (DI): SM210802 (8 входов), SM210H04 (16 входов), SM213S18 (32 входа)

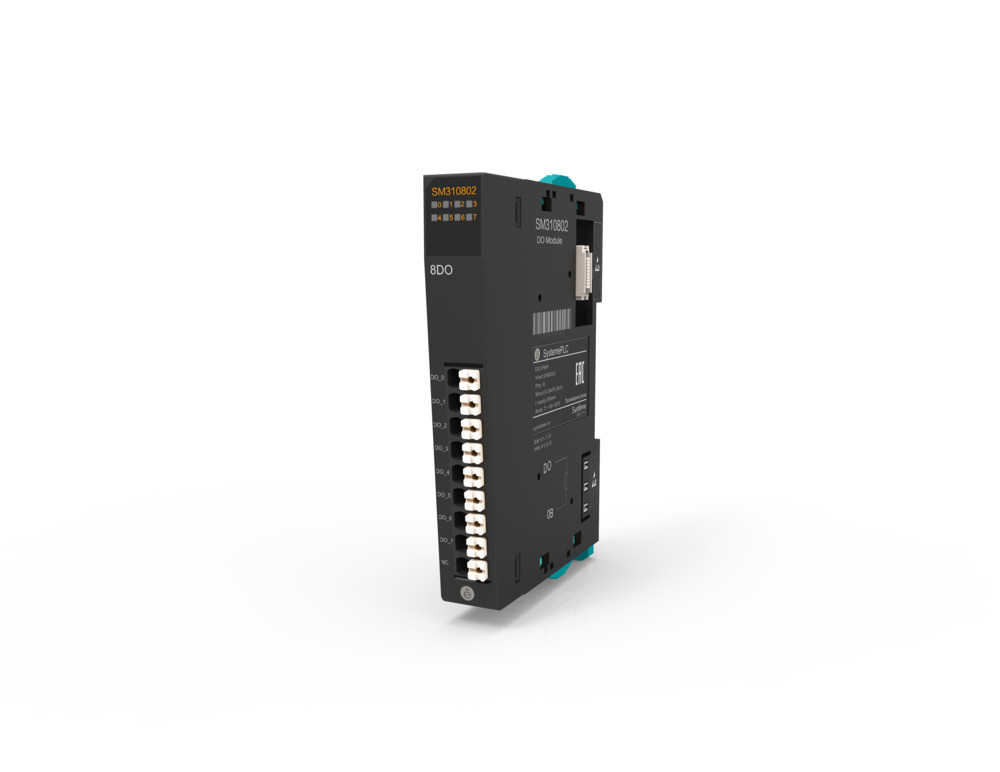

• Выходы (DO): SM310802 (8 выходов), SM310H04 (16 выходов), SM313S19 (32 выхода)
• Выходы релейные: SM320805 (8 выходов реле)

Аналоговые модули ввода

Модули аналогового ввода с разрешением 12 и 16 бит[reference:14]:

• 12 бит (4 входа): SM401401 (0-10 В), SM411403 (±10 В), SM441409 (4-20 мА), SM441410 (0-20 мА)
• 16 бит (4 входа): SM445411 (4-20 мА), SM445412 (0-20 мА), SM405405 (0-10 В), SM415407 (±10 В)
• 12 бит (8 входов): SM401829 (0-10 В)

Терминальный модуль

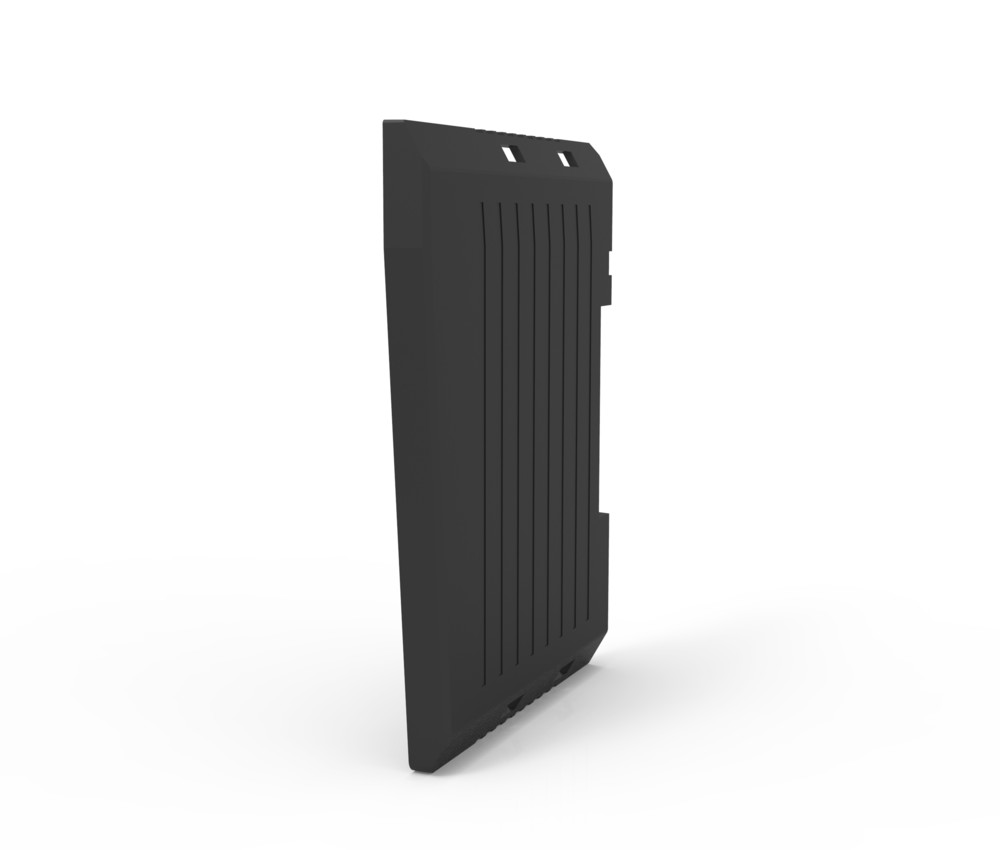

• SMTER0100 – терминальный модуль

Архитектура и преимущества

• Островная архитектура – система состоит из соединенных между собой «островов» ввода/вывода[reference:15].
• Масштабируемость – каждый «остров» может включать до 32 модулей, что позволяет гибко наращивать систему[reference:16].
• Совместимость – поддержка всех основных промышленных протоколов связи[reference:17].
• Монтаж – модули устанавливаются на стандартную DIN-рейку[reference:18].

Как выбрать модули для системы IO200?

• По типу сигналов – для дискретных сигналов выбирайте модули DI/DO, для аналоговых – модули AI.
• По количеству каналов – доступны модули на 8, 16 и 32 канала[reference:19].
• По протоколу связи – выберите коммуникационный модуль, поддерживающий необходимый протокол (Profinet, Profibus DP, Modbus RTU, EtherCAT, Ethernet IP, CANopen, Modbus TCP).
• По типу выходов – для дискретных выходов доступны PNP-транзисторные и релейные исполнения.

Все модели сертифицированы и соответствуют международным стандартам. Наши специалисты готовы помочь с подбором оптимальной модели под вашу задачу. Обращайтесь за консультацией!
