Конденсаторы CHINT серии NWC6 – современная компенсация реактивной мощности с сухим диэлектриком

Серия NWC6 от CHINT – это трёхфазные самовосстанавливающиеся конденсаторы с сухим диэлектриком, предназначенные для компенсации реактивной мощности в электрических сетях переменного тока частотой 50/60 Гц. Они используются в системах автоматической компенсации реактивной мощности (УКРМ) для повышения коэффициента мощности (cos φ), снижения потерь электроэнергии и улучшения качества напряжения на промышленных и коммерческих объектах.

В нашем каталоге представлены конденсаторы NWC6 на напряжения 400В, 450В и 525В мощностью от 5 до 40 кВАр. Внутреннее заполнение – сухой огнеупорный материал на основе микрокристаллического воска, что обеспечивает безопасную и экологичную работу без риска утечки жидкости.

Модельный ряд и технические характеристики

• Номинальное напряжение: 400В, 450В, 525В.
• Реактивная мощность: от 5 до 40 кВАр.
• Номинальная частота: 50/60 Гц.
• Тип: трёхфазные, самовосстанавливающиеся.
• Диэлектрик: сухой (микрокристаллический воск, огнеупорный материал).
• Потери: ≤ 0,2 Вт/кВАр.
• Диапазон рабочих температур: от -25 до +50 °C.
• Время наработки на отказ: до 200 000 часов.
• Соответствие стандартам: IEC/EN 60831-1/2.
• Производитель: CHINT.

Расшифровка артикулов конденсаторов NWC6

Артикулы конденсаторов серии NWC6 имеют формат NWC6-X.Y-ZZ-3 и содержат важную техническую информацию. Понимание структуры кода помогает быстро подобрать нужную модель:

• NWC6 – базовое обозначение серии конденсаторов с сухим диэлектриком.
• X.Y – номинальное напряжение в кВ:
  • 0.4 – 400В
  • 0.45 – 450В
  • 0.525 – 525В
• ZZ – номинальная реактивная мощность в кВАр (например, 5, 7.5, 10, 15, 20, 25, 30, 40).
• 3 – количество фаз (трёхфазный).

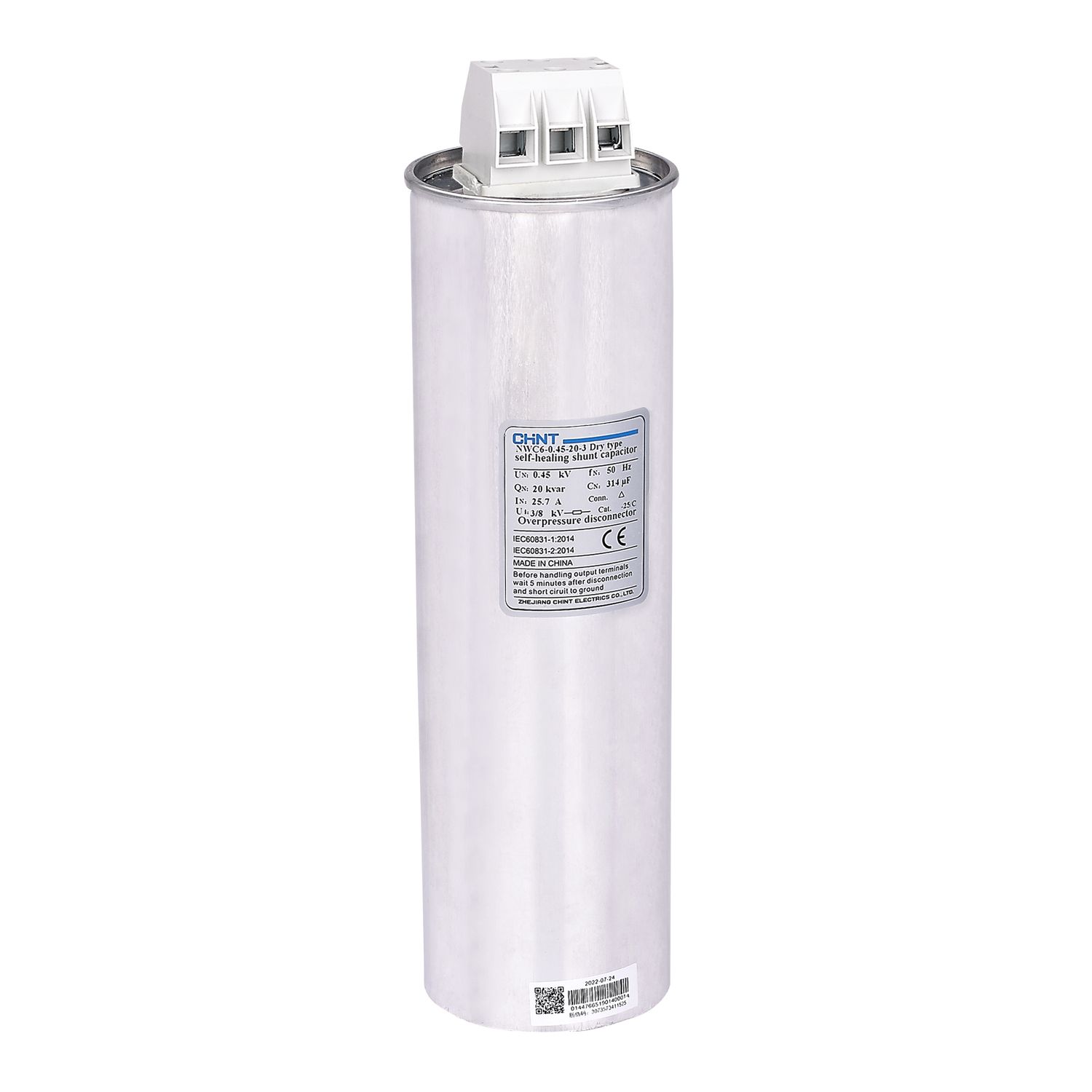

Пример: артикул NWC6-0.45-20-3 расшифровывается как: конденсатор серии NWC6, на напряжение 450 В, мощностью 20 кВАр, трёхфазный.

Ключевые особенности конденсаторов NWC6

• Сухой диэлектрик – заполнение микрокристаллическим воском исключает риск утечки жидкости и обеспечивает экологическую безопасность.
• Самовосстанавливающаяся конструкция – автоматическое восстановление изоляции при пробоях, что повышает надёжность и срок службы.
• Компенсация реактивной мощности – повышение коэффициента мощности (cos φ), снижение потерь электроэнергии.
• Широкий выбор напряжений – 400В, 450В, 525В для различных типов сетей.
• Широкий диапазон мощностей – от 5 до 40 кВАр для различных потребностей в компенсации.
• Долговечность – ресурс до 200 000 часов.
• Широкий диапазон рабочих температур – от -25 до +50 °C.
• Соответствие стандартам – IEC/EN 60831-1/2.

Где применяются конденсаторы NWC6?

• Системы компенсации реактивной мощности (УКРМ) – автоматическое поддержание заданного коэффициента мощности.
• Распределительные щиты – установка в составе конденсаторных установок.
• Промышленные предприятия – снижение нагрузок на питающую сеть и уменьшение счетов за электроэнергию.
• Коммерческие и жилые здания – оптимизация энергопотребления.

Как выбрать конденсатор NWC6?

• По напряжению сети – выбирайте конденсатор с номинальным напряжением, соответствующим напряжению вашей сети (400В, 450В или 525В).
• По реактивной мощности – рассчитайте необходимую мощность компенсации и выберите конденсатор соответствующей мощности (5–40 кВАр).
• По условиям эксплуатации – учитывайте диапазон рабочих температур (от -25 до +50 °C).

Мы предлагаем оригинальное оборудование CHINT с гарантией, помощь в подборе и техническую поддержку. Доставка осуществляется по всей России.
