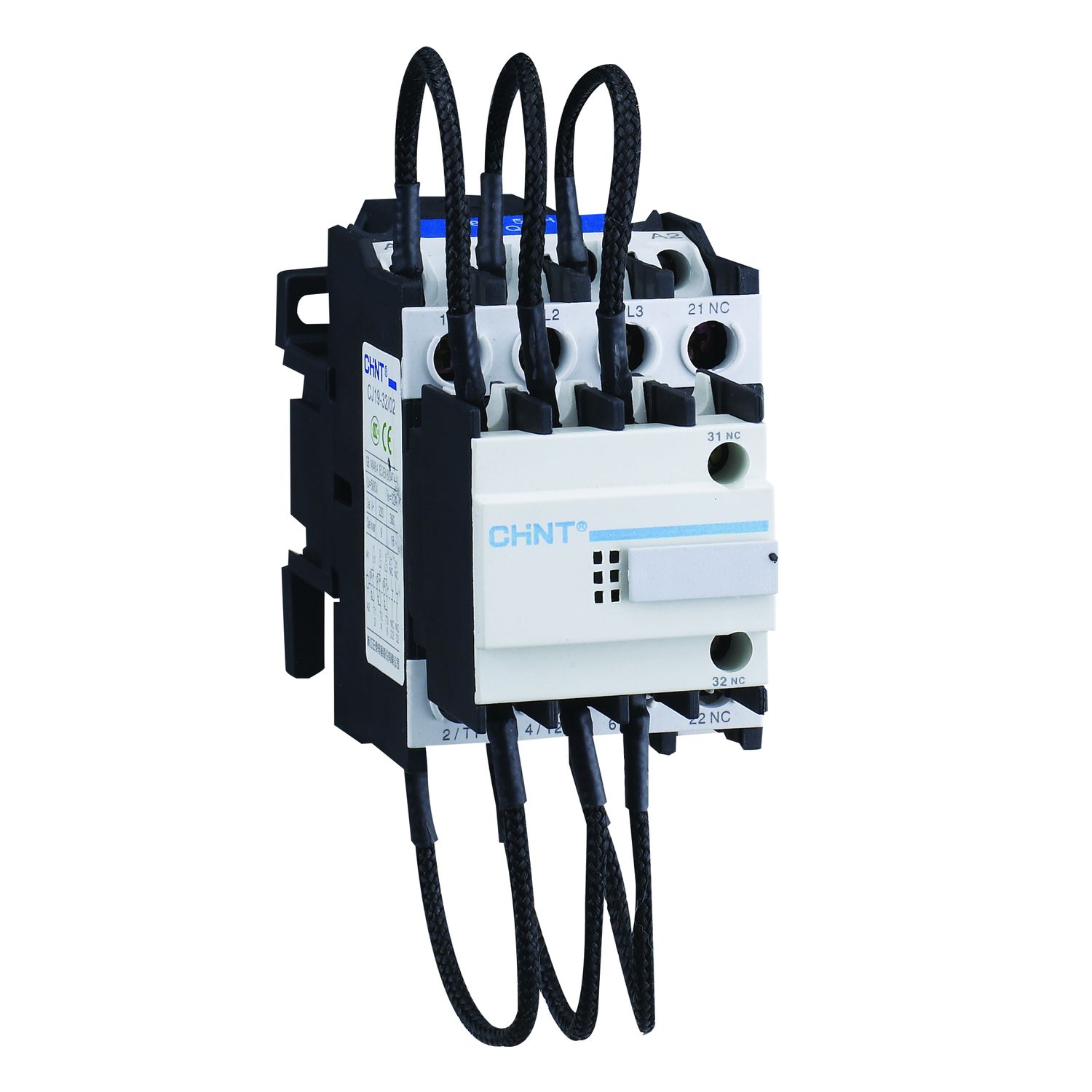

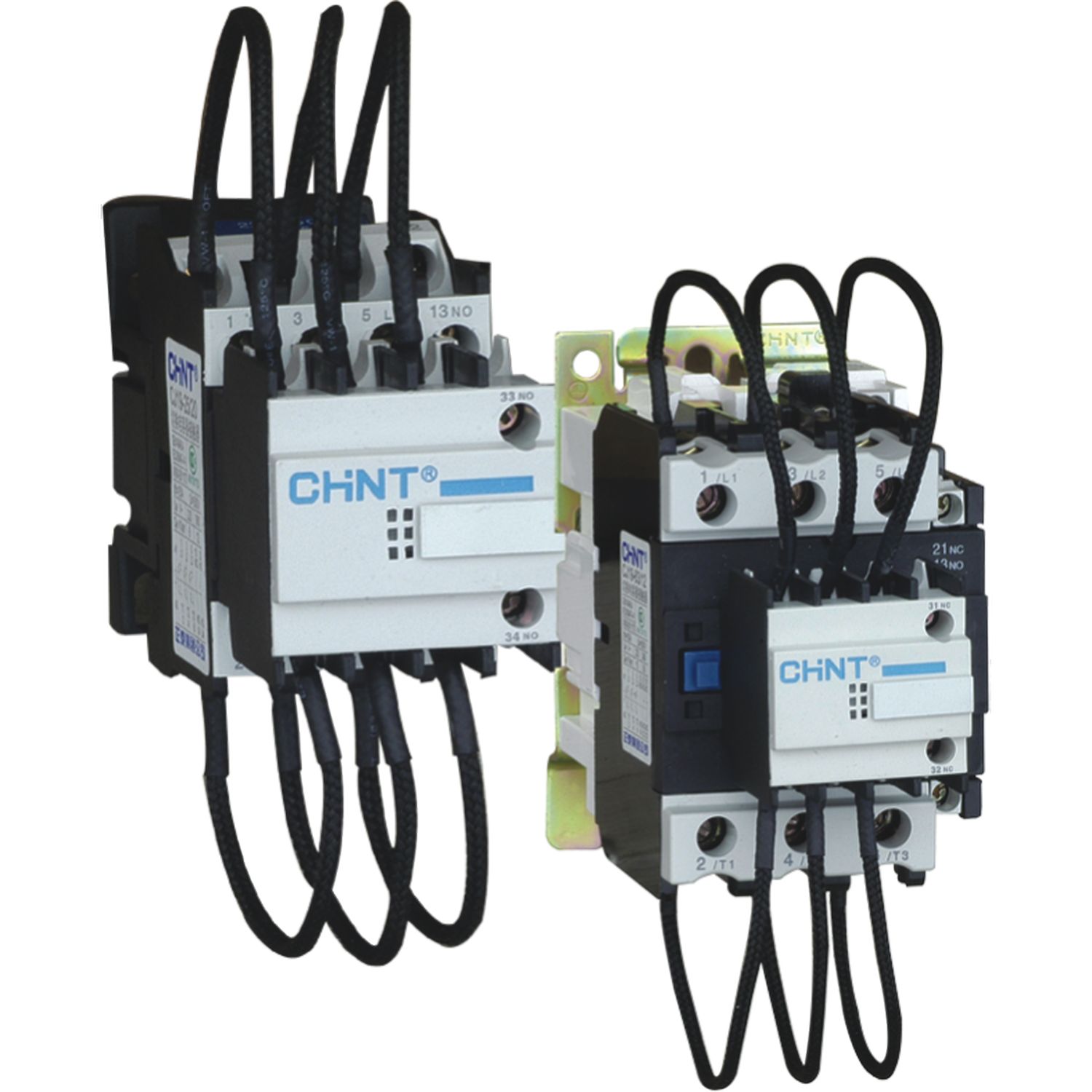

Контакторы для конденсаторов CHINT серии CJ19 – надёжная коммутация в системах компенсации реактивной мощности

Серия CJ19 от CHINT – это специализированные контакторы для коммутации конденсаторных батарей в системах компенсации реактивной мощности (УКРМ). Они предназначены для включения и отключения трёхфазных конденсаторов в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 690 В. Контакторы оснащены встроенными резисторами и контактами опережающего действия, которые эффективно ограничивают пусковой ток и подавляют перенапряжения, что значительно продлевает срок службы конденсаторов и контакторов.

В нашем каталоге представлены модели с номинальной мощностью конденсаторов от 12.5 до 90 кВАр при напряжении 400 В. Контакторы имеют 3 главных контакта и доступны с напряжениями управления 230 В и 400 В.

Модельный ряд и технические характеристики

• Номинальная мощность конденсаторов (при 400 В): 12.5, 20, 25, 33.3, 50, 60, 80, 90 кВАр.
• Номинальное напряжение: до 690 В.
• Напряжения управления: 230 В, 400 В.
• Количество главных контактов: 3 НО.
• Вспомогательные контакты: 1 НО + 1 НЗ или 1 НО + 2 НЗ.
• Особенность: встроенные резисторы и контакты опережающего действия для ограничения пускового тока.
• Электрическая износостойкость: до 100 000 циклов.
• Механическая износостойкость: до 1 000 000 циклов.
• Монтаж: на DIN-рейку 35 мм или монтажную плату.
• Соответствие стандартам: IEC/EN 60947-4-1.
• Производитель: CHINT.

Расшифровка артикулов контакторов CJ19

Артикулы контакторов серии CJ19 имеют формат CJ19-XXYYZZ и содержат важную техническую информацию. Понимание структуры кода помогает быстро подобрать нужную модель:

• CJ19 – базовое обозначение серии контакторов для конденсаторов.
• Число (25, 32, 43, 63, 95, 115, 150, 170) – тепловой ток (Ith) в Амперах.
• Первая цифра после дефиса (1 или 2) – количество вспомогательных контактов:
  • 1 – 1 НО + 1 НЗ.
  • 2 – 1 НО + 2 НЗ.
• Вторая цифра после дефиса (1 или 2) – количество вспомогательных контактов (второй ряд).

Пример: артикул CJ19-6312 расшифровывается как: контактор для конденсаторов серии CJ19, с тепловым током 63 А, с 1 НО и 2 НЗ вспомогательными контактами.

Ключевые особенности контакторов CJ19

• Специализированное решение – предназначены специально для коммутации конденсаторных батарей в системах компенсации реактивной мощности.
• Встроенные резисторы – ограничивают пусковой ток, продлевая срок службы конденсаторов и контакторов.
• Контакты опережающего действия – обеспечивают предварительный заряд конденсаторов через резисторы, снижая нагрузку на сеть.
• Высокая износостойкость – до 1 000 000 механических и 100 000 электрических циклов.
• Широкий диапазон мощностей – от 12.5 до 90 кВАр для различных применений.
• Простота монтажа – установка на DIN-рейку или монтажную плату.
• Соответствие стандартам – IEC/EN 60947-4-1.

Где применяются контакторы CJ19?

• Системы компенсации реактивной мощности (УКРМ) – автоматическое включение и отключение конденсаторных установок.
• Распределительные щиты – коммутация конденсаторных батарей.
• Промышленные предприятия – повышение коэффициента мощности (cos φ) и снижение потерь электроэнергии.
• Коммерческие и жилые здания – оптимизация энергопотребления.

Как выбрать контактор для конденсаторов CJ19?

• По мощности конденсаторной батареи – основной критерий для подбора. Выбирайте контактор с мощностью, соответствующей мощности вашей конденсаторной установки.
• По напряжению управления – убедитесь, что напряжение катушки соответствует вашей схеме управления (230 В или 400 В).
• По количеству вспомогательных контактов – выберите исполнение с 1 НО+1 НЗ или 1 НО+2 НЗ в зависимости от вашей схемы управления.
• По условиям эксплуатации – учитывайте температуру окружающей среды (от -5 до +40 °C) и способ монтажа.

Мы предлагаем оригинальное оборудование CHINT с гарантией, помощь в подборе и техническую поддержку. Доставка осуществляется по всей России.
