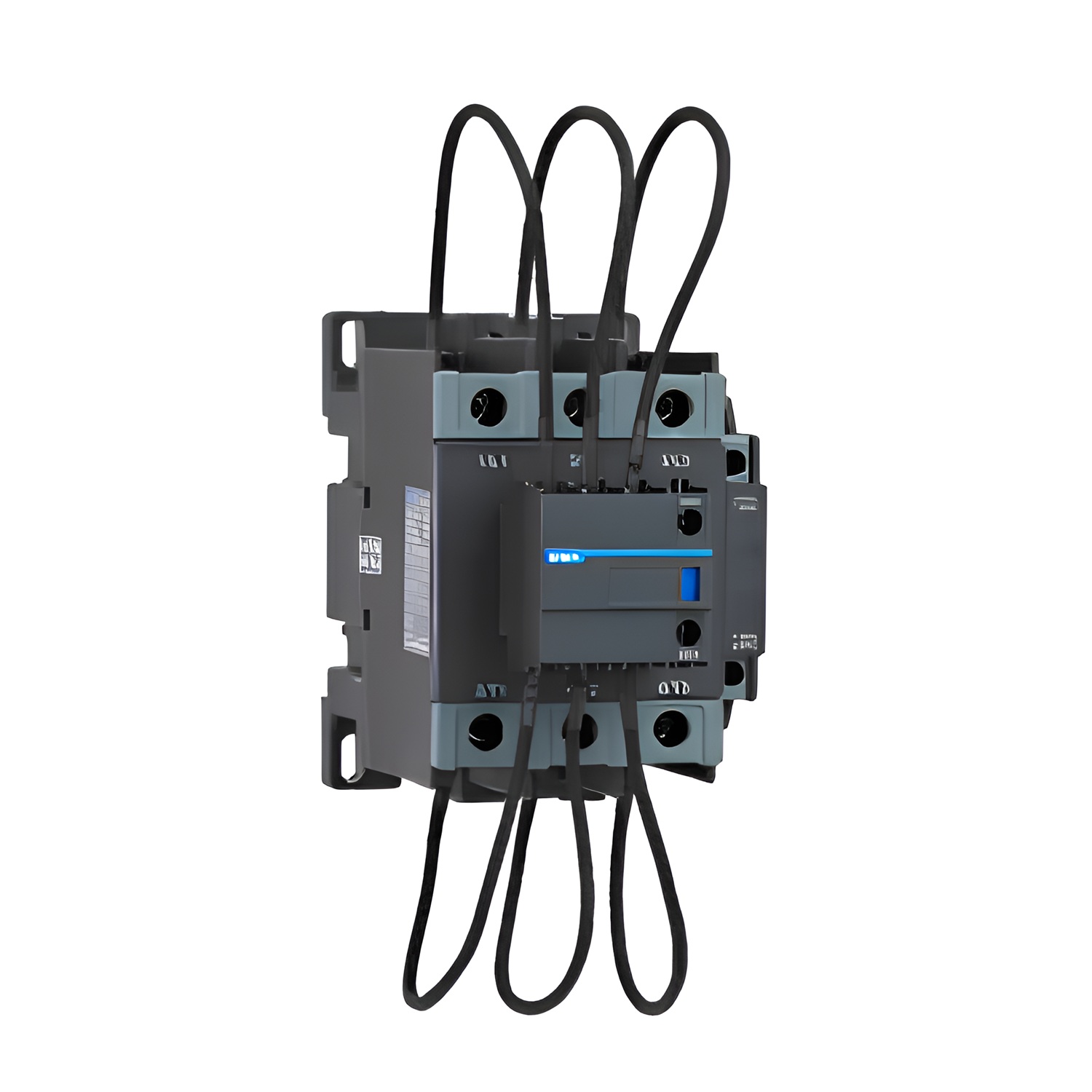

Контакторы для конденсаторов CHINT серии NXCC – современное решение для компенсации реактивной мощности

Серия NXCC от CHINT – это специализированные контакторы для коммутации конденсаторных батарей в системах компенсации реактивной мощности (УКРМ). Они предназначены для включения и отключения трёхфазных конденсаторов в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 690 В. Контакторы оснащены встроенными резисторами для ограничения пускового тока, что эффективно снижает броски тока при включении и продлевает срок службы конденсаторов и контакторов.

В нашем каталоге представлены модели с номинальной мощностью конденсаторов от 12.5 до 90 кВАр при напряжении 400 В. Контакторы имеют 3 главных контакта и доступны с напряжениями управления 110В, 220В, 380В и 440В.

Модельный ряд и технические характеристики

• Номинальная мощность конденсаторов (при 400 В): 12.5, 25.9, 44.8, 69.1, 80, 90 кВАр.
• Условный тепловой ток (Ith): 25, 32, 43, 63, 95, 115, 150, 170 А.
• Номинальное напряжение: до 690 В.
• Напряжения управления: 110В, 220В, 380В, 440В.
• Количество главных контактов: 3 НО.
• Вспомогательные контакты: 1НО+2НЗ, 2НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ.
• Особенность: встроенные резисторы для ограничения пускового тока.
• Электрическая износостойкость: до 150 000 циклов.
• Механическая износостойкость: до 1 000 000 циклов.
• Монтаж: на DIN-рейку 35 мм или монтажную плату.
• Соответствие стандартам: IEC/EN 60947-4-1.
• Производитель: CHINT.

Расшифровка артикулов контакторов NXCC

Артикулы контакторов серии NXCC имеют формат NXCC-XXYYZZ и содержат важную техническую информацию. Понимание структуры кода помогает быстро подобрать нужную модель:

• NXCC – базовое обозначение серии контакторов для конденсаторов.
• Число (25, 32, 43, 63, 95, 115, 150, 170) – тепловой ток (Ith) в Амперах.
• Две последние цифры (12, 21, 23, 32) – кодируют количество и исполнение вспомогательных контактов:
  • 12 – 1 НО + 2 НЗ
  • 21 – 2 НО + 1 НЗ
  • 23 – 2 НО + 3 НЗ
  • 32 – 3 НО + 2 НЗ

Пример: артикул NXCC-4312 расшифровывается как: контактор для конденсаторов серии NXCC, с тепловым током 43 А, с 1 НО и 2 НЗ вспомогательными контактами.

Ключевые особенности контакторов NXCC

• Специализированное решение – предназначены специально для коммутации конденсаторных батарей в системах компенсации реактивной мощности.
• Встроенные резисторы – ограничивают пусковой ток, продлевая срок службы конденсаторов и контакторов.
• Подавление бросков тока – способность подавления пускового тока до 20Ie.
• Широкий диапазон мощностей – от 12.5 до 90 кВАр для различных применений.
• Высокая износостойкость – до 1 000 000 механических и 150 000 электрических циклов.
• Широкий диапазон рабочих температур – от -35°C до +70°C.
• Простота монтажа – установка на DIN-рейку или монтажную плату.
• Соответствие стандартам – IEC/EN 60947-4-1.

Где применяются контакторы NXCC?

• Системы компенсации реактивной мощности (УКРМ) – автоматическое включение и отключение конденсаторных установок.
• Распределительные щиты – коммутация конденсаторных батарей.
• Промышленные предприятия – повышение коэффициента мощности (cos φ) и снижение потерь электроэнергии.
• Коммерческие и жилые здания – оптимизация энергопотребления.

Как выбрать контактор для конденсаторов NXCC?

• По мощности конденсаторной батареи – основной критерий для подбора. Выбирайте контактор с мощностью, соответствующей мощности вашей конденсаторной установки.
• По напряжению управления – убедитесь, что напряжение катушки соответствует вашей схеме управления (110В, 220В, 380В или 440В).
• По количеству вспомогательных контактов – выберите исполнение с 1НО+2НЗ, 2НО+1НЗ, 2НО+3НЗ или 3НО+2НЗ в зависимости от вашей схемы управления.
• По условиям эксплуатации – учитывайте температуру окружающей среды (от -35°C до +70°C).

Мы предлагаем оригинальное оборудование CHINT с гарантией, помощь в подборе и техническую поддержку. Доставка осуществляется по всей России.
