Контакторы CHINT NC8/W – надёжная коммутация с универсальной катушкой AC/DC

Серия NC8/W от CHINT – это современные контакторы, оснащённые электронной универсальной катушкой AC/DC. Это означает, что один контактор может работать как от переменного, так и от постоянного тока в широком диапазоне напряжений (24–60 В, 48–130 В, 100–250 В). Такое решение значительно упрощает проектирование, сокращает складские запасы и повышает надёжность системы.

В нашем каталоге представлены модели на токи от 9 до 100 А в категории AC-3 (управление двигателями). Доступны исполнения на 3 полюса (3P) и 4 полюса (4P) с различными комбинациями вспомогательных контактов (1НО+1НЗ или 2НО+2НЗ). Все контакторы имеют климатическое исполнение УХЛ4 (для умеренного и холодного климата).

Модельный ряд и технические характеристики

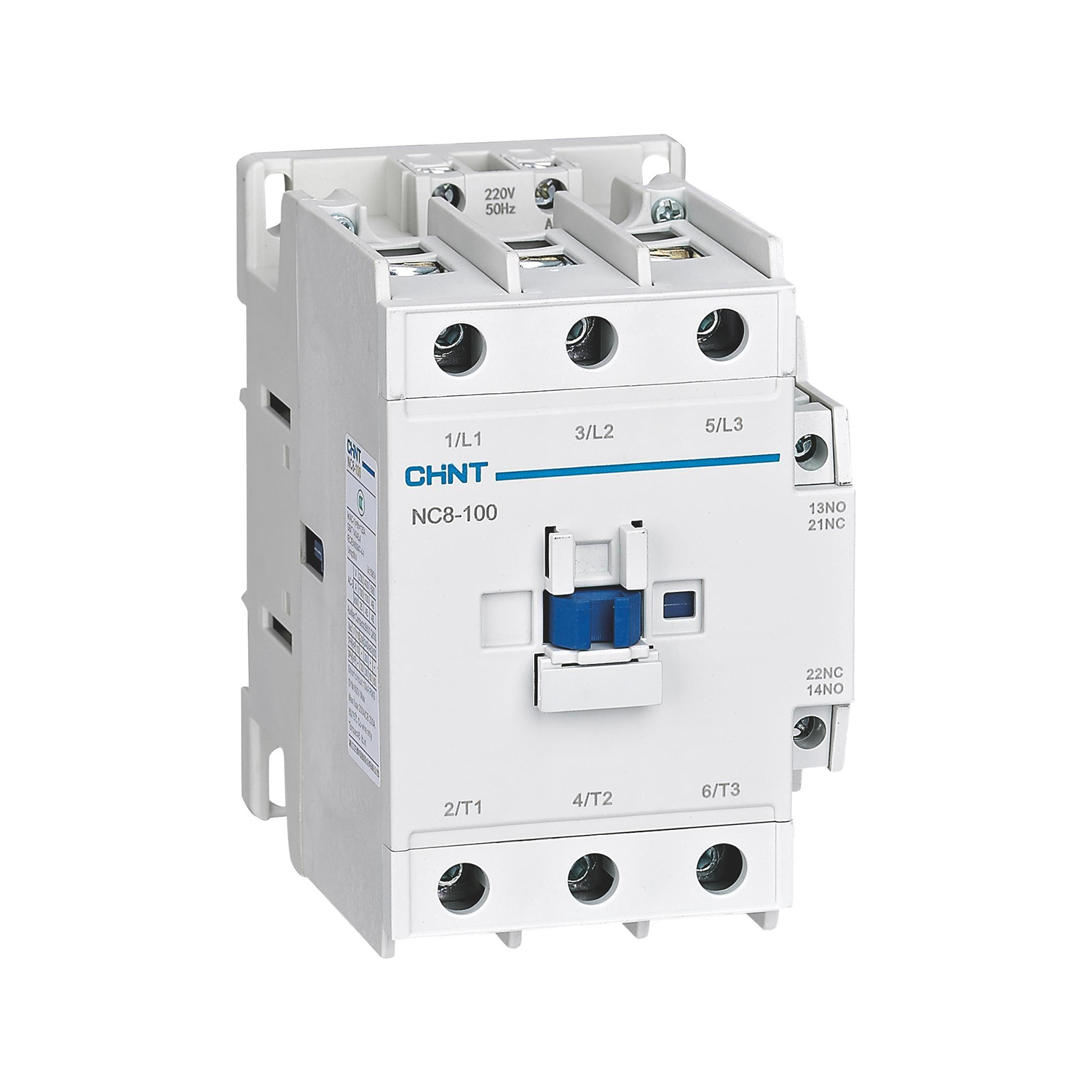

• Номинальные токи (AC-3): 9, 12, 18, 25, 32, 38, 40, 50, 65, 80, 100 А.
• Исполнение по полюсам: 3P и 4P.
• Катушки управления: универсальные AC/DC (24–60 В, 48–130 В, 100–250 В).
• Вспомогательные контакты: 1НО+1НЗ или 2НО+2НЗ.
• Климатическое исполнение: УХЛ4.
• Соответствие стандартам: IEC 60947-4-1.

Расшифровка артикулов контакторов CHINT NC8/W

Артикулы контакторов NC8/W содержат важную техническую информацию. Понимание структуры кода помогает быстро подобрать нужную модель:

• NC8 – базовое обозначение серии контакторов.
• Цифры после дефиса (09, 12, 18, 25, 32, 38, 40, 50, 65, 80, 100) – номинальный ток в Амперах.
• Буква W – указывает на наличие универсальной электронной катушки AC/DC.
• Диапазон напряжений – кодируется в описании модели (например, 24~60В, 48~130В, 100~250В).

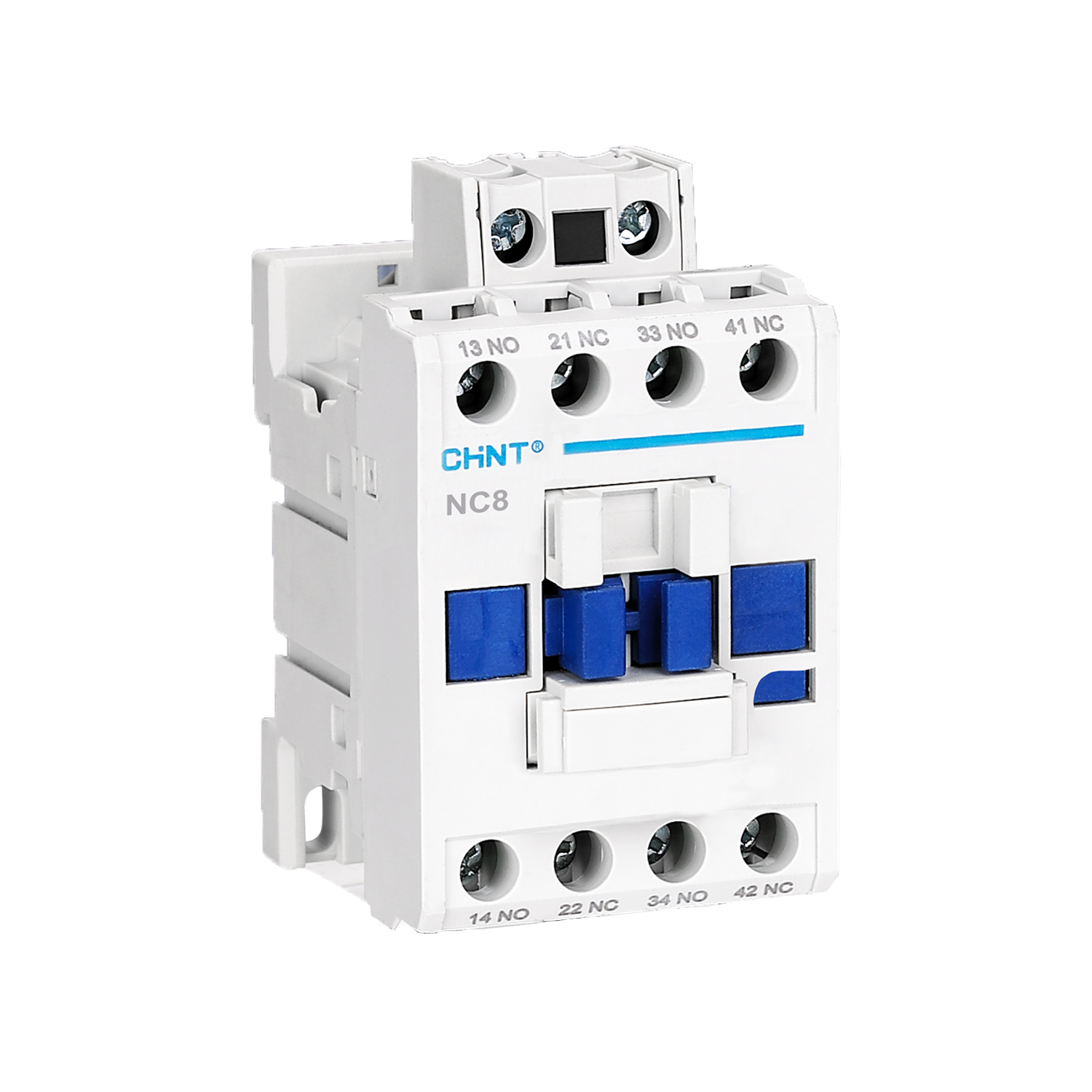

• Обозначение 1НО+1НЗ или 2НО+2НЗ – указывает на количество и тип встроенных вспомогательных контактов.

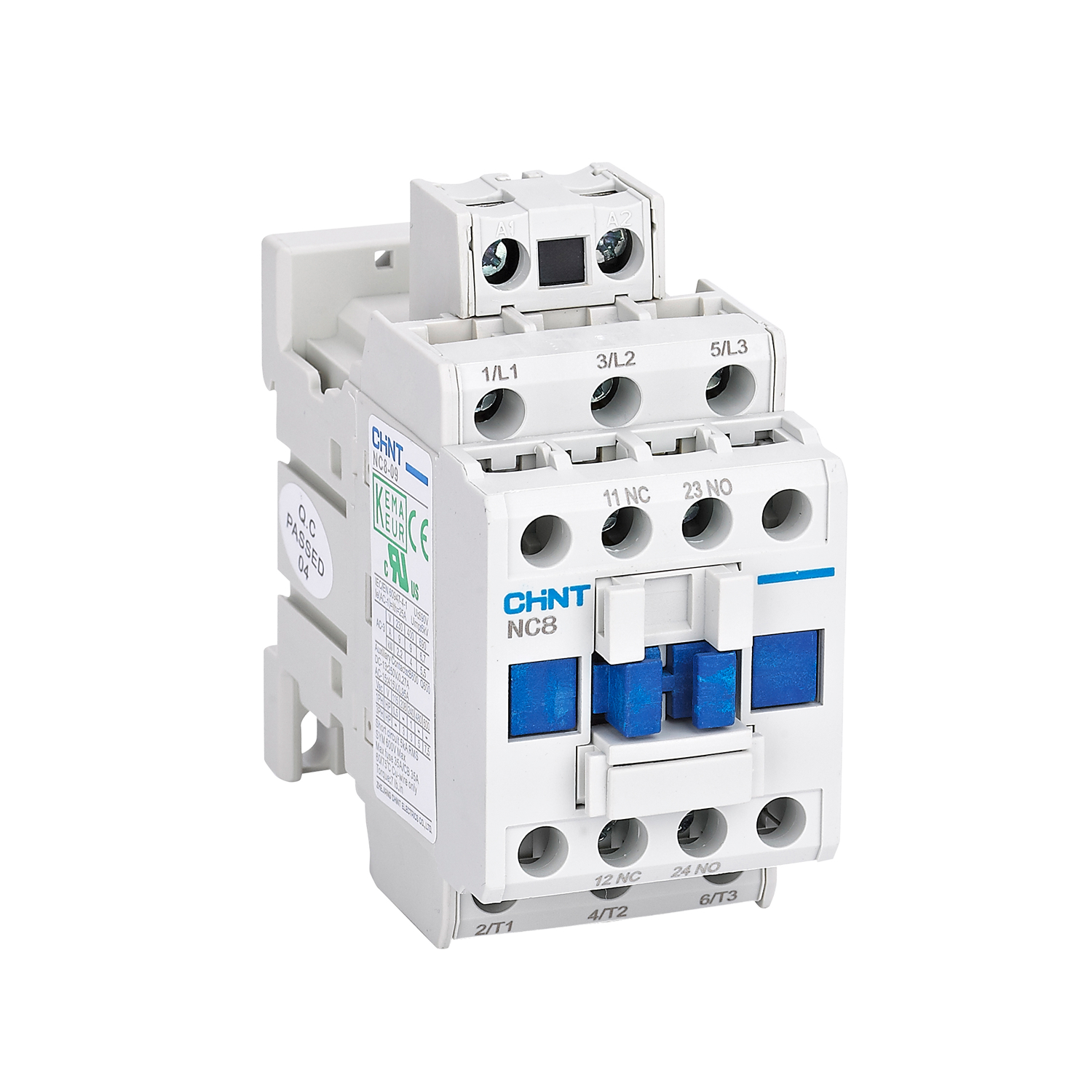

Пример: артикул NC8-09/W 3P 9А AC/DC (100~250В) 1НО+1НЗ расшифровывается как: контактор серии NC8 на 9 А, с универсальной катушкой AC/DC на 100–250 В, с тремя полюсами и встроенными контактами 1НО+1НЗ.

Ключевые особенности контакторов NC8/W

• Универсальная катушка AC/DC – работает как от переменного, так и от постоянного тока.
• Широкий диапазон напряжений – три диапазона: 24–60 В, 48–130 В, 100–250 В.
• Экономия места и средств – одна модель вместо нескольких.
• Высокая износостойкость – до 1 миллиона циклов.
• Встроенные вспомогательные контакты – для сигнализации и блокировок.
• Простой монтаж – установка на DIN-рейку.
• Соответствие стандартам – IEC 60947-4-1.

Где применяются контакторы NC8/W?

• Насосные станции – управление насосами водоснабжения и канализации.
• Вентиляционные системы – управление приточными и вытяжными вентиляторами.
• Конвейерные линии – управление приводными двигателями.
• Компрессорное оборудование – управление компрессорами.
• Системы автоматизации зданий – управление освещением и нагревательными элементами.

Как выбрать контактор NC8/W?

• По номинальному току нагрузки – доступны модели от 9 до 100 А.
• По диапазону напряжения катушки – выберите подходящий диапазон (24–60 В, 48–130 В или 100–250 В).
• По количеству полюсов – 3P для стандартных трёхфазных цепей, 4P – для коммутации нейтрали.
• По количеству вспомогательных контактов – для сигнализации и блокировок.

Мы предлагаем оригинальное оборудование CHINT с гарантией, помощь в подборе и техническую поддержку. Доставка осуществляется по всей России.
